북해 해상 석유 플랫폼의 고압 가스 라인은 350bar, 120°C에서 작동합니다. 파이프 섹션을 연결하는 플랜지는 다음과 같이 밀봉되어 있습니다.링 조인트 개스킷SS316L 스테인레스 스틸로 제작되었습니다. 이러한 개스킷은 공정 유체의 극한 압력과 온도뿐만 아니라 염수 분무, 습도, 바다의 끊임없는 움직임도 견뎌야 합니다. 여기서 개스킷 고장은 사소한 불편이 아닙니다. 이는 화재, 폭발, 환경재해, 인명손실로 이어질 수 있는 재앙적인 사건입니다. 따라서 가스켓 재료의 선택은 해양 엔지니어링에서 가장 중요한 결정 중 하나입니다. SS316L은 비슷한 가격으로 다른 어떤 재료도 따라올 수 없는 내식성, 기계적 강도 및 열 안정성의 고유한 조합을 제공하기 때문에 이러한 환경에서 링 조인트 개스킷에 선호되는 재료로 부상했습니다.
링 조인트 개스킷은 고압 및 고온 응용 분야에 사용되는 금속 씰입니다. 이 제품은 플랜지 면의 특수 가공된 홈에 맞도록 설계되어 플랜지를 볼트로 체결할 때 금속 간 밀봉을 생성합니다. 밀봉 작용은 개스킷 재료가 홈 안으로 변형되는 방식에 따라 이루어지며, 이로 인해 단단하고 누출 방지 조인트가 형성됩니다. 개스킷의 재질에 따라 해당 응용 분야의 부식성 및 기계적 응력을 견딜 수 있는 능력이 결정됩니다. 표준 316 스테인리스강의 저탄소 버전인 SS316L은 염화물 공식 및 틈새 부식에 대한 저항성이 뛰어나 해양 및 해양 환경에 특히 적합합니다. ~에Ningbo Kaxite Sealing Materials Co., Ltd., 우리 공장은 15년 넘게 SS316L 및 기타 고성능 합금으로 링 조인트 개스킷을 제조해 왔으며 해양 산업의 가장 까다로운 요구 사항을 충족하기 위해 재료 선택 및 생산 공정을 개선했습니다.
해양 환경은 지구상에서 가장 부식성이 강한 자연 발생 환경 중 하나입니다. 바닷물에는 약 3.5%의 용해된 염(주로 염화나트륨)과 소량의 마그네슘, 칼슘 및 칼륨 염이 포함되어 있습니다. 이러한 염은 바닷물을 우수한 전해질로 만들어 전기화학적 부식 과정을 가속화합니다. 금속 부품의 경우 염화물 이온, 용존 산소 및 수분이 결합하면 시간이 지남에 따라 고품질 재료도 저하될 수 있는 끊임없는 공격이 발생합니다. 해양 응용 분야에서는 과제가 훨씬 더 큽니다. 대기는 염수 분무로 포화되어 있으며 온도는 열대 더위와 북극의 추위 사이에서 변동하며 기계적 스트레스는 강합니다. 아래 표에는 해양 및 해양 환경의 주요 부식 문제가 요약되어 있습니다.
| 부식 도전 | 설명 | 개스킷에 미치는 영향 |
| 염화물 피팅 | 염화물 이온에 의한 국지적 공격 | 핀홀 및 표면 저하 |
| 틈새 부식 | 정체된 지역에서의 공격 | 씰링 표면의 열화 |
| 갈바니 부식 | 접촉 중인 이종 금속 | 덜 귀금속의 부식 촉진 |
| 응력 부식 균열 | 인장 응력에 따른 부식 | 갑작스러운 균열 및 고장 |
| 침식 부식 | 고속 유체 흐름 | 보호 산화물의 기계적 제거 |
링 조인트 개스킷의 부식 결과는 심각합니다. 부식된 개스킷은 밀봉력을 잃어 누출이 발생할 수 있습니다. 갈라진 개스킷은 치명적인 고장을 일으킬 수 있습니다. 해양 석유 또는 가스 플랫폼에서 개스킷 누출로 인해 가연성 탄화수소가 방출되어 화재나 폭발의 위험이 발생할 수 있습니다. 해양 파이프라인에서 누출이 발생하면 환경 오염이 발생할 수 있습니다. 담수화 플랜트에서는 누출로 인해 수질이 손상될 수 있습니다. 따라서 SS316L과 같은 내식성 재료를 선택하는 것은 단순히 품질을 선호하는 것이 아닙니다. 그것은 안전 필수 사항입니다. Kaxite의 당사 공장은 해양 및 해상 응용 분야용 링 조인트 개스킷 공급에 대한 광범위한 경험을 보유하고 있으며 이러한 환경에서 재료 선택의 중요성을 이해하고 있습니다.
해양 및 해양 환경에서 링 조인트 개스킷용 재료를 선택할 때 엔지니어는 탄소강, 스테인리스강, 이중 스테인리스강, 인코넬 및 모넬과 같은 특수 합금을 포함한 다양한 옵션 중에서 선택해야 합니다. 각 재료에는 내식성, 기계적 강도 및 비용이 고유하게 조합되어 있습니다. SS316L은 많은 해양 응용 분야에서 성능과 비용의 최상의 균형을 제공하기 때문에 종종 선호되는 선택입니다. 그 이유를 이해하려면 SS316L을 다른 일반적인 재료와 비교하는 것이 도움이 됩니다. 아래 표는 이러한 재료의 주요 특성을 비교한 것입니다.
| 재료 | 해수 내식성 | 기계적 강도 | 비용 | 일반적인 응용 |
| 탄소강 | 나쁨(코팅 필요) | 높은 | 낮은 | 중요하지 않은 건식 애플리케이션 |
| SS304 | 보통(염화물에 구멍이 뚫림) | 높은 | 낮은 | 범용, 온화한 환경 |
| SS316L | 우수(염화물 피팅 방지) | 높은 | 중간 | 해양, 해양, 화학 처리 |
| 이중 SS | 훌륭한 | 매우 높음 | 높은 | 고압, 고온 해양 |
| 인코넬 625 | 훌륭한 | 매우 높음 | 매우 높음 | 극한 환경, 산성 가스 |
| 모넬 400 | 훌륭한 | 높은 | 높은 | 해수배관, 열교환기 |
SS304에 비해 SS316L의 주요 장점은 몰리브덴 함량입니다. SS316L에는 2-3%의 몰리브덴이 함유되어 있어 염화물 함유 환경에서 공식 및 틈새 부식에 대한 저항성이 크게 향상됩니다. 몰리브덴을 함유하지 않은 SS304는 바닷물, 특히 염화물이 집중될 수 있는 정체된 지역에서 구멍이 생기기 쉽습니다. 듀플렉스 스테인레스 스틸은 훨씬 더 높은 강도와 내식성을 제공하지만 가격이 더 비싸고 가공이 더 어렵습니다. 인코넬과 모넬은 최고 수준의 내식성을 제공하지만 많은 응용 분야에서 비용이 너무 높을 수 있습니다. SS316L은 대부분의 해양 및 해상 링 조인트 개스킷 응용 분야에 대해 내식성, 기계적 강도 및 비용의 최상의 조합을 제공합니다.
SS316L의 "L"은 "저탄소"를 의미합니다. 표준 SS316의 최대 탄소 함량은 0.08%이고, SS316L의 최대 탄소 함량은 0.03%입니다. 이 차이는 작아 보일 수 있지만 용접 및 고온 응용 분야에서 재료의 성능에 상당한 영향을 미칩니다. SS316과 같은 오스테나이트계 스테인리스강을 425°C~815°C 사이의 온도로 가열하면 크롬 탄화물 석출물이 결정립 경계에 형성됩니다. 이 과정을 민감화라고 합니다. 크롬 탄화물의 형성은 크롬 주변 영역을 고갈시켜 내식성을 감소시킵니다. 해양 환경에서 민감한 부분은 입계 부식에 매우 취약합니다. 탄소 함량을 줄임으로써 SS316L은 크롬 탄화물의 형성을 최소화하여 감작 및 입계 부식에 대한 저항성을 갖게 합니다.
SS316L의 낮은 탄소 함량은 용접성도 향상시킵니다. SS316을 용접할 때 탄소 함량이 너무 높으면 열 영향부가 민감해질 수 있습니다. SS316L은 탄소 함량이 낮기 때문에 민감화를 방지하기 때문에 대부분의 응용 분야에서 용접 후 열처리 없이 용접할 수 있습니다. 이는 용접이나 기계 가공으로 제작할 수 있는 링 조인트 개스킷의 경우 특히 중요합니다. 아래 표에는 SS316L의 주요 화학적, 기계적 특성이 요약되어 있습니다.
| 재산 | 사양 |
| 최대 탄소(C) | 0.03% |
| 크롬(Cr) | 16~18% |
| 니켈(Ni) | 10~14% |
| 몰리브덴(Mo) | 2~3% |
| 망간(Mn) 최대 | 2.0% |
| 실리콘(Si) 최대 | 0.75% |
| 인(P) 최대 | 0.045% |
| 유황(S) 최대 | 0.030% |
| 인장강도 | 485 - 690MPa |
| 항복 강도(0.2% 오프셋) | 170~310MPa |
| 연장 | 최소 40% |
| 경도(로크웰 B) | 최대 95 |
Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 평판이 좋은 공급업체의 인증된 SS316L 재료만 사용합니다. 우리는 우리가 받는 모든 재료 배치의 화학적 구성과 기계적 특성을 확인합니다. 또한 완성된 개스킷에 대해 입계 부식 테스트를 수행하여 ASTM A262 Practice E의 요구 사항을 충족하는지 확인합니다. 이러한 엄격한 품질 관리를 통해 당사의 링 조인트 개스킷은 가장 까다로운 해양 및 해양 환경에서 안정적인 성능을 제공합니다.

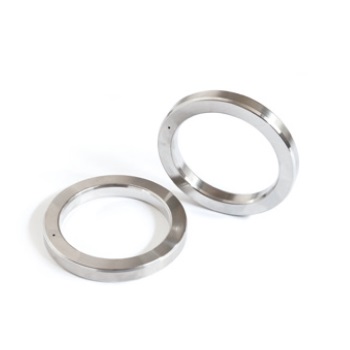

링 조인트 개스킷의 성능은 재료뿐만 아니라 형상에 따라 달라집니다. 개스킷은 플랜지 표면의 홈에 맞도록 설계되었습니다. 플랜지를 볼트로 결합하면 개스킷이 압축되고 재료가 변형되어 홈을 채우고 씰이 생성됩니다. 개스킷과 홈의 모양에 따라 밀봉 메커니즘이 결정됩니다. 여러 가지 표준 링 조인트 개스킷 프로파일이 있으며 각각 고유한 특성을 가지고 있습니다. 가장 일반적인 유형은 R, RX 및 BX 유형입니다. R 유형은 표준 응용 분야에 사용되는 타원형 또는 팔각형 링입니다. RX 유형은 고압 응용 분야에 사용되는 수정된 타원형 링입니다. BX 유형은 고압, 고온 용도에 사용되는 육각 링입니다. 아래 표에는 이러한 프로필의 주요 특성이 요약되어 있습니다.
| 윤곽 | 모양 | 압력 등급 | 일반적인 응용 |
| R | 타원형 또는 팔각형 | 최대 10,000psi | 범용, 유정 |
| RX | 수정된 타원형 | 최대 15,000psi | 더 높은 압력, 신맛이 나는 서비스 |
| BX | 육각형 | 최대 20,000psi | 고압, 고온 |
프로파일 선택은 압력, 온도 및 밀봉되는 유체의 특성에 따라 달라집니다. R 유형이 가장 일반적이며 광범위한 응용 분야에 적합합니다. RX 유형은 고압 응용 분야에 사용되며 밀봉 성능을 향상시키는 약간 다른 형상을 가지고 있습니다. BX 유형은 가장 까다로운 응용 분야에 사용되며 최대 20,000psi의 압력에서 안정적인 밀봉을 제공하도록 설계되었습니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 이러한 모든 프로파일의 링 조인트 개스킷을 표준 플랜지 사양에 맞는 다양한 크기로 제조합니다.
다음 표는 SS316L 링 조인트 개스킷의 주요 성능 사양을 제공합니다. 이러한 사양은 표준 테스트를 기반으로 하며 엔지니어 및 조달 전문가를 위한 참조 자료로 제공됩니다.
| 매개변수 | 사양 | 테스트 표준 |
| 재료 | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| 경도 | ≤ 160HBW | ASTM E10 |
| 인장강도 | ≥ 485MPa | ASTM E8 |
| 항복 강도 | ≥ 170MPa | ASTM E8 |
| 연장 | ≥ 40% | ASTM E8 |
| 입계 부식 | 통과하다 | ASTM A262 연습 E |
| 최대 작동 온도 | 800°C(연속) | — |
| 최대 작동 압력 | 20,000psi(프로파일에 따라 다름) | — |
| 표면 마감 | Ra 최대 1.6μm | — |
| 표준 크기 | API 6A당 R, RX, BX 프로필 | API 6A |
우리 공장에서는 이러한 사양 등을 충족하는 링 조인트 개스킷을 제조합니다. 특수 용도를 위한 맞춤형 개스킷도 생산할 수 있습니다. 당사의 품질 관리 프로세스에는 치수 검사, 재료 인증 및 성능 테스트가 포함됩니다. 우리는 모든 주문에 대해 재료 구성, 기계적 특성 및 테스트 결과를 문서화한 적합성 인증서를 제공합니다. 이러한 수준의 문서화는 추적성과 품질 보증이 중요한 해양 애플리케이션에 필수적입니다.
질문 1: SS316과 SS316L 링 조인트 개스킷의 차이점은 무엇입니까?
답: 가장 큰 차이점은 탄소 함량입니다. SS316의 최대 탄소 함량은 0.08%이고, SS316L의 최대 탄소 함량은 0.03%입니다. SS316L의 탄소 함량이 낮기 때문에 예민화 및 입계 부식에 대한 저항력이 있으며 이는 용접 및 고온 응용 분야에서 중요합니다. 해양 및 해양 환경의 경우 SS316L이 우수한 내식성 때문에 일반적으로 선호됩니다.
질문 2: SS316L 링 조인트 개스킷을 사워 가스 서비스에 사용할 수 있습니까?
답변: SS316L은 황화물 응력 균열에 취약하기 때문에 산성 가스 서비스(H2S 함유 환경)에는 권장되지 않습니다. 산성 가스 응용 분야의 경우 일반적으로 인코넬 625 또는 이중 스테인리스강과 같은 더 단단한 재료가 필요합니다. 개스킷 재료의 선택은 공정 유체의 특정 구성과 조건을 기반으로 해야 합니다. 우리 기술팀은 귀하의 응용 분야에 가장 적합한 재료에 대해 조언을 드릴 수 있습니다.
질문 3: SS316L 링 조인트 개스킷이 견딜 수 있는 최대 온도는 얼마입니까?
답변: SS316L 링 조인트 개스킷은 최대 800°C의 연속 작동 온도를 견딜 수 있습니다. 그러나 425°C 이상의 온도에서는 재료가 적절하게 안정화되지 않으면 민감화될 수 있습니다. 고온 응용 분야의 경우 재료가 적절하게 열처리되고 입계 부식 저항성에 대해 테스트되었는지 확인하는 것이 중요합니다. 우리 공장에서는 모든 고온 개스킷에 대한 입계 부식 테스트 인증을 제공합니다.
질문 4: 내 응용 분야에 적합한 링 조인트 개스킷 프로필을 어떻게 선택합니까?
답변: 프로파일 선택은 압력, 온도 및 유체의 특성에 따라 달라집니다. R 유형은 최대 10,000psi의 범용 응용 분야에 적합합니다. RX 유형은 최대 15,000psi의 더 높은 압력에 사용됩니다. BX 유형은 최대 20,000psi의 가장 까다로운 응용 분야에 사용됩니다. 플랜지 사양에 따라 필요한 프로필도 결정됩니다. 당사의 기술 팀은 귀하의 특정 응용 분야에 적합한 프로필을 선택하는 데 도움을 드릴 수 있습니다.
질문 5: SS316L 링 조인트 개스킷과 함께 어떤 문서가 제공됩니까?
답변: 우리는 모든 주문에 대해 재료 구성, 기계적 특성 및 테스트 결과를 문서화한 적합성 인증서를 제공합니다. 여기에는 화학 분석, 인장 시험 결과, 경도 시험 결과, 입계 부식 시험 결과가 포함됩니다. 우리는 또한 치수 검사 보고서와 재료 추적성 인증서를 제공합니다. 이 문서는 해양 및 해양 응용 분야의 품질 보증 및 규정 준수에 필수적입니다.
SS316L 링 조인트 개스킷은 내식성, 기계적 강도 및 열 안정성의 고유한 조합을 제공하므로 해양 및 해양 응용 분야에 이상적인 선택입니다. SS316L의 몰리브덴 함량은 염화물 공식 및 틈새 부식에 대한 탁월한 저항성을 제공하는 반면, 낮은 탄소 함량은 민감화 및 입계 부식을 방지합니다. 이 재료는 응용 분야의 압력 및 온도 요구 사항을 충족하기 위해 다양한 프로파일로 가공될 수 있습니다. 또한 가장 엄격한 품질 기준을 충족한다는 인증을 받을 수도 있습니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 저희 공장은 해양 산업의 가장 까다로운 요구 사항을 충족하는 SS316L 링 조인트 개스킷을 제조할 수 있는 전문 지식과 장비를 보유하고 있습니다.
새로운 해양 플랫폼을 설계하든 기존 플랫폼을 유지 관리하든 관계없이 당사 기술 팀에 문의하여 개스킷 요구 사항을 논의하시기 바랍니다. 우리는 상세한 제품 사양, 재료 인증 및 응용 프로그램 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 씰링 솔루션의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.링 조인트 개스킷 요구 사항에 대해 논의하고 SS316L 개스킷이 해양 및 해양 응용 분야의 과제를 어떻게 충족할 수 있는지 알아보십시오.
