석유화학 산업에서는 고압 수소화 분해기의 단일 플랜지 누출로 인해 긴급 가동 중단이 발생할 수 있으며 이로 인해 하루 생산 손실이 $500,000 이상 증가할 수 있습니다. 발전소에서는 터빈 입구 플랜지의 증기 누출로 인해 며칠 동안 지속되는 강제 정전이 발생할 수 있습니다. 이는 드문 일이 아닙니다. 이는 밀봉 실패의 직접적인 결과이며 중공업에서 계획되지 않은 유지 관리 및 생산 손실의 가장 중요한 원인 중 하나를 나타냅니다. 이 과제의 중심에 있는 구성 요소는 개스킷입니다. 그리고 개스킷 중에서 한 가지 설계가 이러한 비용이 많이 드는 실패를 방지하는 데 매우 효과적인 것으로 입증되었습니다. 바로 링 조인트 개스킷입니다.
링 조인트 개스킷은 신뢰성이 타협할 수 없는 고압, 고온 응용 분야에 사용되는 금속 밀봉 요소입니다. 밀봉을 생성하기 위해 압축성에 의존하는 연질 개스킷과 달리 링 조인트 개스킷은 개스킷과 플랜지 면의 홈 사이의 정밀한 금속 간 접촉을 통해 밀봉을 생성합니다. 이 설계는 파열에 강하고 열 순환에 대한 탄력성이 뛰어나며 다른 유형의 개스킷을 파괴할 수 있는 압력을 견딜 수 있는 씰을 제공합니다. 그 결과, 계획되지 않은 유지 관리 및 생산 손실이 크게 감소합니다. 이 기사에서는 링 조인트 개스킷이 이를 달성하는 방법을 설명하고 가장 까다로운 산업 환경에서 설계, 재료, 설치 및 성능을 검토합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 저희 공장에서링 조인트 개스킷20년 넘게 우리는 올바른 개스킷이 어떻게 플랜트의 신뢰성을 변화시킬 수 있는지 직접 목격했습니다.
링 조인트 개스킷은 정확한 치수로 가공되고 플랜지 면에 가공된 해당 홈에 맞도록 설계된 견고한 금속 밀봉 링입니다. 개스킷은 일반적으로 단면이 타원형 또는 팔각형이며 API 6A 및 ASME B16.20에 정의된 다양한 표준 크기로 제공됩니다. 플랜지 볼트를 조이면 개스킷이 두 홈 면 사이에서 압축됩니다. 금속이 약간 변형되어 단단한 선 접촉 밀봉이 생성됩니다. 이는 플랜지 표면의 결함을 채우기 위해 재료의 압축성에 의존하는 소프트 개스킷과 근본적으로 다릅니다. 링 조인트 개스킷은 홈과 개스킷의 정확한 형상을 기반으로 견고하고 신뢰할 수 있는 씰을 만듭니다.
링 조인트 개스킷의 주요 장점은 파열에 대한 저항성입니다. 연질 개스킷에서는 밀봉 요소가 플랜지 면 사이에 국한되어 있지만 기계적으로 제자리에 고정되어 있지는 않습니다. 내부 압력이 볼트의 압축력을 초과하면 개스킷이 조인트 밖으로 밀려 나올 수 있습니다. 이는 파열이라고 알려진 현상입니다. 이는 프로세스 유체가 누출되어 부상이나 사망을 초래할 수 있는 치명적인 고장입니다. 링 조인트 가스켓은 기계적으로 홈에 갇혀 있기 때문에 터질 수 없습니다. 홈은 격납 용기 역할을 하며 개스킷은 그 안에서 압축됩니다. 볼트 하중이 손실되더라도 개스킷은 제자리에 남아 밀봉을 유지합니다. 이는 고압 응용 분야에서 중요한 안전 기능입니다.
아래 표는 링 조인트 개스킷과 소프트 개스킷의 설계 특징과 성능 특성을 비교합니다.
| 특징 | 링 조인트 개스킷 | 소프트 가스켓(시트) |
| 밀봉 메커니즘 | 금속 간 선 접촉 | 부드러운 소재의 압축 |
| 분출 저항 | 우수(기계적으로 트랩됨) | 나쁨(압출 가능) |
| 압력 등급 | 최대 10,000psi(690bar) | 최대 1,000psi(69bar) |
| 온도 등급 | 최대 1,000°C(재료에 따라 다름) | 최대 500°C(재료에 따라 다름) |
| 재사용성 | 권장되지 않음 | 권장되지 않음 |
| 일반적인 응용 분야 | 유정, 파이프라인, 정유소, 발전소 | 일반 산업용 배관, 저압 시스템 |
링 조인트 가스켓의 설계는 호환성을 보장하기 위해 표준화되었습니다. 가장 일반적인 스타일은 R 유형(타원형 또는 팔각형), RX 유형(고압용) 및 BX 유형(초고압용)입니다. 각 스타일에는 특정 홈 형상과 압력 등급이 있습니다. ~에Ningbo Kaxite Sealing Materials Co., Ltd., 우리는 다양한 응용 분야의 요구 사항을 충족하기 위해 다양한 재료로 세 가지 스타일을 모두 제조합니다.
링 조인트 개스킷의 금속 간 씰은 파열 및 누출을 방지하는 능력의 핵심입니다. 플랜지 볼트를 조이면 개스킷이 홈 면에 압축됩니다. 초기 접촉은 선 접촉입니다. 즉, 개스킷의 곡면이 홈의 평평한 표면과 만납니다. 볼트 하중이 증가하면 접촉선의 금속이 소성 변형되어 더 넓은 접촉 영역이 생성됩니다. 이러한 변형은 매우 작은 영역에 국한되어 단단하고 탄력 있는 밀봉을 생성합니다. 금속 간 접촉으로 인해 유체가 빠져나갈 수 있는 미세한 틈이 제거되므로 밀봉이 단단합니다. 개스킷과 플랜지의 탄성 변형으로 인해 조인트가 접촉을 잃지 않고 작은 움직임을 수용할 수 있으므로 탄력성이 있습니다.
홈의 기하학적 구조는 씰 성능에 매우 중요합니다. 홈은 정확한 각도(R 유형 개스킷의 경우 일반적으로 23°)와 깊이로 가공됩니다. 개스킷이 압축되면 홈의 쐐기형 작용으로 인해 개스킷 재료가 홈 면과 단단히 접촉하게 됩니다. 이는 압력이 증가함에 따라 더 단단해지는 밀봉을 생성합니다. 이를 압력 활성화 씰이라고 합니다. 내부 압력이 높을수록 개스킷이 홈 면에 더 많이 눌려 씰이 더 단단해집니다. 이는 고압에 의해 조인트에서 강제로 빠져 나올 수 있는 부드러운 개스킷의 반대입니다. 아래 표는 링 조인트 가스켓의 내부 압력과 밀봉력 사이의 관계를 보여줍니다.
| 내부 압력(bar) | 밀봉력(N/mm) | 접촉 응력(MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
압력 활성화 씰은 링 조인트 개스킷이 파열을 방지하는 데 매우 효과적인 이유입니다. 열팽창이나 이완으로 인해 볼트 하중이 감소하더라도 내부 압력은 계속해서 씰에 에너지를 공급합니다. 이는 고압 응용 분야에서 중요한 안전 기능입니다. 우리 공장에서는 링 조인트 개스킷의 모든 배치를 테스트하여 압력 활성화 밀봉 성능을 확인합니다. 우리는 테스트 플랜지에 내부 압력을 가하고 누출율을 측정하는 수압 테스트 장비를 사용합니다. 당사의 개스킷은 API 6A 및 ASME B16.20의 허용 한계보다 훨씬 낮은 누출율을 지속적으로 달성합니다.
링 조인트 개스킷이 만들어지는 재료에 따라 해당 응용 분야의 부식성 및 열 조건을 견딜 수 있는 능력이 결정됩니다. 잘못된 재료로 만든 개스킷은 조기에 파손되어 계획되지 않은 유지 관리 및 생산 손실로 이어집니다. 링 조인트 개스킷의 가장 일반적인 재료는 연철, 저탄소강, 스테인레스강(304, 316, 321) 및 인코넬, 모넬, 하스텔로이와 같은 이국적인 합금입니다. 각 재료에는 특정 범위의 온도와 내식성이 있습니다. 재료 선택은 공정 유체, 작동 온도 및 필요한 서비스 수명을 기반으로 해야 합니다.
연철은 가장 경제적인 소재로 저온, 비부식성 용도에 적합합니다. 저탄소강은 약간 더 까다로운 용도에 사용됩니다. 스테인리스강 304 및 316은 우수한 내식성과 고온 강도를 제공하는 업계의 주력 제품입니다. 스테인레스 스틸 321은 티타늄으로 안정화되어 고온에서 입계 부식을 방지합니다. 인코넬과 모넬은 염화물이나 고온 증기가 포함된 가장 공격적인 환경에서 사용됩니다. 아래 표는 일반적인 링 조인트 개스킷 재료의 온도 및 부식 한계에 대한 지침을 제공합니다.
| 재료 | 최대. 온도(°C) | 부식 저항 | 일반적인 응용 분야 |
| 연철 | 400 | 가난한 | 저압, 비부식성 서비스 |
| 저탄소강 | 500 | 공정한 | 일반 산업용 배관 |
| 스테인레스 스틸 304 | 700 | 좋은 | 대부분의 정유 및 석유화학 서비스 |
| 스테인레스 스틸 316 | 800 | 매우 좋은 | 부식성 환경, 고온 증기 |
| 스테인레스 스틸 321 | 900 | 매우 좋은 | 고온 애플리케이션 |
| 인코넬 625 | 1,000 | 훌륭한 | 극한의 온도, 부식성이 강함 |
| 모넬 400 | 800 | 훌륭한 | 염화물 함유 환경 |
올바른 재료를 선택하는 것은 중요한 엔지니어링 결정입니다. 공정 유체에 대한 내성이 없는 개스킷은 부식되어 밀봉 기능을 상실하고 잠재적으로 공정을 오염시킬 수 있습니다. 작동 온도 등급이 아닌 개스킷은 부드러워지거나 크리프되어 예압을 잃고 누출이 발생합니다. Kaxite에서는 고객과 긴밀히 협력하여 각 응용 분야에 가장 적합한 재료를 선택합니다. 우리는 재료 호환성에 대한 포괄적인 데이터베이스를 유지하고 있으며 공정 조건에 따라 구체적인 권장 사항을 제공할 수 있습니다. 이 서비스는 고객이 계획되지 않은 유지 관리 및 생산 손실을 줄이는 데 도움이 되는 방법 중 하나입니다.
세계에서 가장 내구성이 뛰어난 링 조인트 개스킷도 올바르게 설치되지 않으면 작동하지 않습니다. 설치는 씰의 신뢰성에 있어 중요한 요소입니다. 가장 일반적인 설치 오류는 이미 압축된 개스킷 재사용, 취급 중 개스킷 손상, 홈 청소 실패, 불균일한 볼트 토크 적용 등입니다. 이러한 각 오류는 조기 실패로 이어질 수 있습니다. 올바른 설치는 주의 깊게 따라야 하는 체계적인 프로세스입니다.
첫 번째 단계는 개스킷과 홈을 검사하는 것입니다. 개스킷에는 긁힘, 찌그러짐, 부식 등의 결함이 없어야 합니다. 홈은 깨끗하고 건조해야 하며 잔해물이나 오래된 개스킷 재료가 없어야 합니다. 홈의 손상은 개스킷으로 전달되어 적절한 밀봉을 방해합니다. 두 번째 단계는 개스킷을 홈에 설치하는 것입니다. 개스킷은 손상되지 않도록 주의해서 다루어야 합니다. 홈에 넣어서 제대로 안착되었는지 확인해야 합니다. 세 번째 단계는 플랜지를 정렬하는 것입니다. 플랜지는 지정된 공차 내에서 평행하고 정렬되어야 합니다. 정렬이 잘못되면 개스킷이 고르지 않게 로드되어 누출이 발생할 수 있습니다.
네 번째 단계는 볼트를 조이는 것입니다. 이는 균일한 로딩을 보장하기 위해 여러 번 통과하여 별 모양 또는 십자형 패턴으로 수행되어야 합니다. 최종 볼트 토크는 플랜지 제조업체의 사양을 따라야 합니다. 보정된 토크 렌치를 사용하는 것이 필수적입니다. 아래 표에는 설치 단계와 확인해야 할 주요 사항이 요약되어 있습니다.
| 단계 | 행동 | 키체크 |
| 1 | 개스킷 및 홈 검사 | 하자 없고 깨끗하고 건조함 |
| 2 | 홈에 개스킷 설치 | 올바르게 앉음 |
| 3 | 플랜지 정렬 | 평행 및 중심 |
| 4 | 별 모양으로 볼트를 조이세요 | 다중 패스, 균일한 토크 |
| 5 | 최종 토크 점검 | 사양에 따르면 |
우리 공장에서는 배송하는 모든 링 조인트 개스킷에 대한 자세한 설치 지침을 제공합니다. 우리는 또한 고객을 위한 현장 설치 교육도 제공합니다. 우리 기술팀은 설치 관련 질문에 대해 도움을 드릴 수 있습니다. 이러한 절차를 따르면 고객은 링 조인트 개스킷이 계획되지 않은 유지 관리 및 생산 손실을 줄이는 데 필수적인 장기적인 신뢰성을 제공하는지 확인할 수 있습니다.
링 조인트 개스킷의 총 소유 비용(TCO)에는 초기 구매 가격, 설치 비용, 유지 관리 비용 및 고장 비용이 포함됩니다. 링 조인트 개스킷의 초기 구매 가격은 소프트 개스킷보다 높지만 링 조인트 개스킷은 더 오래 지속되고 실패 빈도가 낮기 때문에 TCO는 더 낮은 경우가 많습니다. 소프트 개스킷의 단일 오류로 인해 수십만 달러의 생산 손실이 발생할 수 있지만 링 조인트 개스킷은 이러한 오류를 방지할 수 있습니다. 아래 표는 10년간 링 조인트 개스킷과 소프트 개스킷의 TCO를 비교한 것입니다.
| 비용 구성 요소 | 링 조인트 개스킷 | 소프트 가스켓 |
| 최초 구매 가격(개당) | $50 | $10 |
| 교체 횟수(10년) | 2 | 6 |
| 총 구매 비용 | $100 | $60 |
| 설치공임(10년) | $200 | $600 |
| 실패비용(10년) | $0 | $50,000 |
| 총 소유 비용 | $300 | $50,660 |
표는 높은 초기 구매 가격에도 불구하고 링 조인트 개스킷의 TCO가 소프트 개스킷의 TCO보다 훨씬 낮다는 것을 보여줍니다. 절감 효과는 교체 횟수 감소, 설치 노동력 감소, 실패 비용 제거로 인해 발생합니다. 이는 고압, 고온 응용 분야에서 링 조인트 개스킷을 사용하는 것에 대한 경제적 주장입니다. 단일 고장으로 인한 비용은 개스킷 자체의 비용보다 훨씬 큽니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 고객이 씰링 솔루션의 TCO를 계산하도록 돕습니다. 우리는 링 조인트 개스킷이 까다로운 응용 분야에 가장 비용 효율적인 솔루션이라고 믿습니다.
질문 1: 링 조인트 개스킷을 압축한 후 재사용할 수 있습니까?
답변: 아니요. 링 조인트 개스킷은 재사용하면 안 됩니다. 개스킷이 압축되면 소성 변형이 발생하고 가공 경화됩니다. 재사용하면 안정적인 밀봉이 제공되지 않습니다. 개스킷은 플랜지를 열 때마다 교체해야 합니다. 이는 매우 중요한 안전 관행입니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 고객이 비상 시 개스킷을 재사용하려는 유혹을 받지 않도록 예비 개스킷의 적절한 재고를 유지할 것을 권장합니다.
질문 2: 링 조인트 개스킷에 적합한 재료를 어떻게 선택합니까?
답변: 재료 선택은 공정 유체, 작동 온도 및 필요한 내식성에 따라 달라집니다. 저온, 비부식성 용도의 경우 연철 또는 저탄소강이면 충분합니다. 대부분의 정유 및 석유화학 응용 분야에는 스테인리스강 304 또는 316이 권장됩니다. 고온 또는 부식성이 높은 응용 분야의 경우 인코넬 또는 모넬과 같은 특수 합금이 필요할 수 있습니다. 당사 기술팀은 귀하의 공정 조건에 따라 구체적인 권장 사항을 제공할 수 있습니다.
질문 3: R형, RX형, BX형 링 조인트 가스켓의 차이점은 무엇인가요?

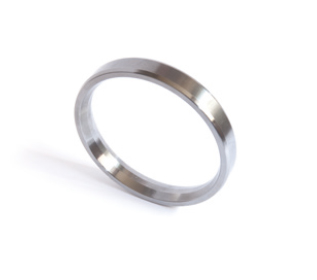

답변: R 유형은 대부분의 응용 분야에 사용되는 표준 타원형 또는 팔각형 개스킷입니다. RX 유형은 더 높은 압력에서 더 효과적인 밀봉을 제공하도록 수정된 형상을 가지고 있습니다. BX 유형은 매우 높은 압력용으로 설계되었으며 압력 활성화 설계를 갖추고 있습니다. 각 유형에는 특정 홈 형상과 압력 등급이 있습니다. 우리 공장에서는 세 가지 유형을 모두 제조하며 귀하의 용도에 맞는 올바른 유형을 선택하도록 도와드릴 수 있습니다.
질문 4: 링 조인트 개스킷이 손상되었는지 어떻게 알 수 있나요?
답변: 손상된 링 조인트 개스킷에는 눈에 띄는 긁힘, 찌그러짐 또는 부식이 있을 수 있습니다. 또한 둥글게 변형되거나 단면이 편평해질 수도 있습니다. 이러한 징후가 있으면 개스킷을 사용해서는 안 됩니다. 작은 결함이라도 개스킷이 제대로 밀봉되지 않을 수 있습니다. 설치하기 전에 항상 개스킷을 주의 깊게 검사하십시오.
질문 5: 링 조인트 개스킷의 최대 압력 등급은 얼마입니까?
답변: 링 조인트 개스킷의 최대 압력 등급은 유형과 재질에 따라 다릅니다. R 유형 개스킷의 정격은 일반적으로 5,000psi(345bar)입니다. RX 유형 개스킷의 정격은 10,000psi(690bar)입니다. BX 유형 개스킷의 정격은 15,000psi(1,034bar) 이상입니다. 실제 압력 등급은 플랜지 등급과 볼트 하중에 따라 달라집니다. 우리 공장에서는 각 개스킷 유형 및 재료에 대한 특정 압력 등급을 제공할 수 있습니다.
링 조인트 개스킷은 고압 산업 시스템에서 계획되지 않은 유지 관리 및 생산 손실을 줄이기 위한 노력의 중요한 구성 요소입니다. 금속 대 금속 씰, 압력 활성화 설계 및 파열 저항성을 통해 까다로운 응용 분야에 가장 안정적인 씰링 솔루션을 제공합니다. 올바른 재료를 선택하고, 개스킷을 올바르게 설치하고, 예방적 유지 관리 프로그램을 따르면 플랜트 운영자는 개스킷 관련 오류를 사실상 제거할 수 있습니다. 그 결과 가동 시간이 늘어나고 유지 관리 비용이 낮아지며 작업 환경이 더욱 안전해집니다.
Ningbo Kaxite Sealing Materials Co., Ltd.의 저희 공장에서는 20년 넘게 링 조인트 개스킷을 생산해 왔습니다. 우리는 다양한 재료로 된 완벽한 표준 및 맞춤형 개스킷을 제공합니다. 당사의 기술팀은 재료 선택, 설치 교육 및 고장 분석을 지원해 드립니다. 우리는 고객이 운영에서 최고 수준의 신뢰성과 안전성을 달성할 수 있도록 돕기 위해 최선을 다하고 있습니다.
지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.링 조인트 개스킷에 대해 자세히 알아보고 계획되지 않은 유지 관리 및 생산 손실을 줄일 수 있는 방법을 알아보세요.
