광범위하고 다양한 산업용 씰링 환경에서 연철 링 조인트 개스킷의 지속력을 입증한 제품은 거의 없습니다. 수십 년에 걸쳐 이국적인 합금, 고급 폴리머 및 복합 재료가 등장했지만 연철 링 조인트 개스킷은 수많은 산업 분야의 엔지니어 및 유지 관리 전문가를 위한 솔루션으로 남아 있습니다. 지속적인 인기는 관성이나 혁신 부족의 문제가 아닙니다. 이는 광범위한 일반 산업 응용 분야에 매우 적합하게 만드는 고유한 특성 조합에 대한 증거입니다.
연철 링 조인트 개스킷의 지속적인 매력은 단순성과 효율성에 있습니다. 그만큼링 조인트 개스킷일반적으로 단면이 팔각형 또는 타원형인 금속 밀봉 요소로, 일치하는 홈이 있는 플랜지 연결에 사용되도록 설계되었습니다. 압축되면 연철 링 개스킷이 소성 변형되어 금속 간 밀봉이 견고해집니다. 이 설계는 증기, 물, 가스 및 석유 서비스 분야에서 100년 이상 사용되면서 입증되었습니다. 그 인기는 신뢰성, 다용성 및 비용 효율성을 기반으로 구축되었습니다. 이 기사에서는 연철 링 조인트 개스킷에 대한 포괄적인 기술 분석을 제공하고 재료 특성, 밀봉 메커니즘, 적용 범위 및 일반 산업 환경에서 엔지니어가 선호하는 이유를 검토합니다. 또한 성능을 정의하는 특정 기술 매개변수와 효과적인 적용을 보장하는 선택 기준에 대해서도 논의합니다.
연철 링 조인트 개스킷이 여전히 인기를 끄는 이유를 이해하려면 먼저 기본 설계와 밀봉 원리를 이해해야 합니다. 링 조인트 개스킷은 정밀 가공된 금속 밀봉 요소로, 일반적으로 단면이 팔각형 또는 타원형입니다. 이는 링 조인트 플랜지(RTJ 플랜지)로 알려진 일치하는 홈이 있는 플랜지와 함께 사용됩니다. 설계는 링 조인트 개스킷의 치수, 재료 및 테스트 요구 사항을 정의하는 ASME B16.20 및 API 6A에 따라 표준화되었습니다.
링 조인트 개스킷의 밀봉 메커니즘은 소성 변형의 원리를 기반으로 합니다. 플랜지 볼트를 조이면 개스킷이 플랜지 홈 안으로 압축됩니다. 상대적으로 부드럽고 연성이 있는 연철 재료는 소성 변형되어 홈 표면의 작은 불규칙성을 채우기 위해 흘러갑니다. 이러한 변형으로 인해 가스켓 재질이 홈 프로파일에 맞는 매우 효과적인 금속 간 밀봉이 생성됩니다. 결과 씰은 높은 압력과 온도를 견딜 수 있습니다. 핵심은 균열 없이 변형될 수 있는 철 소재의 부드러움과 개스킷이 눌려지는 견고한 반대면을 제공하는 플랜지 소재의 경도입니다.

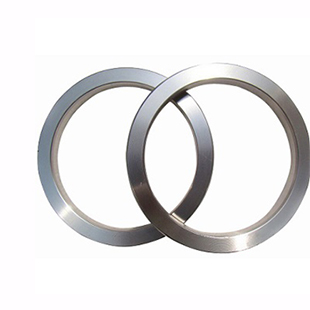

링 조인트 개스킷 설계는 몇 가지 고유한 장점을 제공합니다. 첫째, 금속 대 금속 씰은 누출률이 매우 낮아 누출이 허용되지 않는 응용 분야에 적합합니다. 둘째, 개스킷이 기계적으로 홈에 고정되어 있어 파열에 대한 저항력이 매우 높습니다. 셋째, 볼트 조임에 대한 표준 토크 값을 사용하므로 설치 및 유지 관리가 상대적으로 간단합니다. 팔각형이든 타원형이든 가스켓의 형상은 밀봉 압력 분포에 영향을 미칩니다. 팔각형 디자인은 보다 확실한 밀봉 라인을 제공하는 반면, 타원형 디자인은 구형 또는 저압 응용 분야에 자주 사용됩니다. ~에Ningbo Kaxite Sealing Materials Co., Ltd.,우리는 다양한 산업 응용 분야에서 안정적인 밀봉 성능을 보장하기 위해 고품질 연철 재료를 사용하여 팔각형 및 타원형 디자인의 링 조인트 개스킷을 제조합니다.
다음 표에는 연철 RTJ 개스킷의 주요 설계 특징과 밀봉 원리가 요약되어 있습니다.
| 특징 | 설명 | 혜택 |
| 개스킷 형상 | 팔각형 또는 타원형 단면 | 정의된 밀봉 라인을 제공합니다. 밀봉력 집중 향상 |
| 개스킷 재질 | 연철(저탄소강, 0.05-0.15%C) | 소성 변형을 통해 표면 불규칙성을 채울 수 있습니다. 높은 밀봉 효율 제공 |
| 밀봉 메커니즘 | 소성 변형을 통한 금속 간 접촉 | 파열에 대한 저항력이 있는 누출 방지 밀봉을 생성합니다. |
| 플랜지 그루브 | 표준 링 조인트 홈(ASME B16.20) | 표준 RTJ 플랜지와의 호환성 보장 |
| 볼트 하중 | 개스킷을 압축하기 위해 플랜지 볼트를 통해 적용 | 밀봉력을 생성합니다. 변형 및 밀봉이 용이함 |
링 조인트 개스킷 설계의 단순성과 강력한 밀봉 기능이 결합되어 수십 년 동안 신뢰할 수 있는 선택이 되었습니다. 지속적인 사용은 수년간의 실제 적용을 통해 개선된 이 엔지니어링 솔루션의 효율성을 입증하는 것입니다. 특별한 재료 특성을 지닌 연철 소재가 이러한 성공의 핵심입니다.
연철의 재료 특성은 링 조인트 가스켓 재료로서의 효율성의 핵심입니다. 이 맥락에서 "연철"이라는 용어는 일반적으로 탄소 함량이 0.05% ~ 0.15%인 저탄소강을 의미합니다. 이러한 낮은 탄소 함량은 소재에 특유의 부드러움과 연성을 부여합니다. 링 조인트 개스킷에 적합한 특정 특성은 낮은 경도, 높은 연성, 적당한 인장 강도 및 우수한 내식성입니다.
연철은 일반적으로 브리넬 경도 척도(HB)에서 90-120 범위의 낮은 경도를 특징으로 합니다. 이러한 부드러움으로 인해 개스킷은 적용된 볼트 하중 하에서 소성 변형되어 플랜지 홈 표면에 일치하고 누출 방지 씰을 생성할 수 있습니다. 재료의 연성은 균열이나 파손 없이 변형될 수 있도록 보장합니다. 연철의 인장 강도는 중간 정도이며 일반적으로 350~450MPa 범위입니다. 이는 고압 작동 중에 발생할 수 있는 압출력을 견딜 수 있는 충분한 강도를 제공합니다. 부식 저항성은 일반적으로 대부분의 산업용 유체에 적합하지만 부식성이 강한 환경에는 적합하지 않습니다.
링 조인트 개스킷과 관련하여 특정 재료 특성은 ASME B16.20과 같은 표준에 의해 정의됩니다. 이 표준은 연철 개스킷에 허용되는 구성과 경도를 지정하여 재료의 일관성과 신뢰성을 보장합니다. 재료에는 밀봉을 손상시킬 수 있는 적층, 균열 또는 함유물과 같은 결함이 없어야 합니다. Kaxite에서는 연철 재료를 신중하게 조달하고 검사하여 이러한 표준의 엄격한 요구 사항을 충족하는지 확인합니다. 당사의 품질 관리 프로세스에는 경도 테스트, 인장 테스트 및 육안 검사가 포함되어 재료가 의도된 용도에 적합한지 확인합니다.
다음 표에는 링 조인트 개스킷에 사용되는 연철의 주요 재료 특성이 요약되어 있습니다.
| 재산 | 일반적인 값 | 중요성 |
| 탄소 함량 | 0.05~0.15% | 부드러움과 연성 결정 |
| 경도(브리넬 HB) | 90 - 120 | 소성 변형을 허용합니다. 밀봉성을 보장합니다 |
| 항복 강도 | 200 - 280MPa | 변형에 필요한 최소 응력 |
| 인장강도 | 350 - 450MPa | 압출에 저항하고 구조적 무결성을 유지합니다. |
| 연장 | 25~35% | 연성을 나타냅니다. 균열 없이 변형하는 능력 |
| 부식 저항 | 보통의 | 일반 산업 응용 분야에 적합 |
개스킷 재료로 연철을 선택한 것은 의도적인 엔지니어링 선택입니다. 부드러움, 연성, 적당한 강도 등의 특성이 결합되어 광범위한 일반 산업 응용 분야에 효과적인 밀봉재가 됩니다. 홈 표면에 맞춰지는 재료의 능력은 효율성의 핵심이며, 압출에 대한 저항성은 압력 하에서도 씰이 손상되지 않은 상태로 유지되도록 보장합니다. 이러한 특성의 균형은 수십 년 동안 효과적인 것으로 입증되어 믿을 수 있고 신뢰할 수 있는 선택이 되었습니다.
일반 산업 응용 분야에서 연철 링 조인트 개스킷의 성능은 몇 가지 주요 특성으로 특징 지어집니다. 여기에는 밀봉 신뢰성, 압력 및 온도에 대한 저항성, 설치 용이성, 광범위한 유체와의 호환성이 포함됩니다. 이러한 성능 특성은 개스킷이 엔지니어와 유지보수 전문가 사이에서 여전히 인기를 끄는 주된 이유입니다.
씰링 신뢰성은 틀림없이 가장 중요한 성능 특성입니다. 연철 개스킷은 소성 변형이 가능하고 플랜지 홈에 맞춰 매우 효과적인 밀봉 기능을 제공합니다. 이 씰은 고압 조건에서도 파열에 강하고 장기간에 걸쳐 낮은 누출률을 유지할 수 있습니다. 금속 대 금속 씰은 견고하고 피로에 강하므로 열 순환이 있는 응용 분야에 적합합니다. 연철 재료 자체는 많은 일반적인 산업용 유체의 화학적 공격에 저항합니다.
또 다른 주요 성능 특성은 압력과 온도에 대한 저항성입니다. 연철 링 조인트 개스킷은 용도에 따라 최대 2500psi의 압력과 최대 550°C(1000°F)의 온도에서 사용할 수 있습니다. 이러한 넓은 작동 범위 덕분에 광범위한 산업 서비스에 적합합니다. 재료의 강도와 크리프에 대한 저항성은 높은 온도와 압력에서 씰을 유지하는 데 매우 중요합니다. 이러한 조건에서 무결성을 유지하는 개스킷의 능력은 장기적인 신뢰성에 필수적입니다.
설치의 용이성은 인기에 기여하는 또 다른 요소입니다. 링 조인트 개스킷은 볼트 조임에 대한 표준 토크 값을 사용하므로 설치가 비교적 간단합니다. 가스켓을 플랜지 홈에 삽입하고, 볼트를 규정된 토크로 조입니다. 설치 과정은 간단하며 특별한 도구나 기술이 필요하지 않습니다. 이러한 설치 용이성은 노동 시간을 줄이고 설치 오류 가능성을 줄여줍니다.
광범위한 유체와의 호환성은 또 다른 주요 장점입니다. 연철은 증기, 물, 석유, 천연 가스 및 다양한 화학 물질을 포함한 광범위한 산업용 유체와 호환됩니다. 이러한 다재다능함 덕분에 다양한 가스켓 재료를 사용하지 않고도 다양한 서비스에 사용할 수 있으므로 많은 응용 분야에서 실용적인 선택이 됩니다. 이는 다양한 서비스를 제공하고 다양한 개스킷 유형의 재고가 제한된 공장에 특히 유용합니다.
다음 표에는 연철 링 조인트 개스킷의 주요 성능 특성이 요약되어 있습니다.
| 성능 특성 | 설명 | 산업 응용 혜택 |
| 씰링 신뢰성 | 소성 변형으로 효과적인 금속 간 밀봉이 생성됩니다. | 낮은 누출률, 안정적인 밀봉 |
| 압력 저항 | 최대 2500psi의 압력에서 밀봉 가능 | 고압 응용 분야에 적합 |
| 온도 저항 | 최대 550°C의 온도에서 밀봉 가능 | 고온 응용 분야에 적합 |
| 설치 용이성 | 표준 토크 값으로 간단한 설치 | 노동 시간과 잠재적인 오류를 줄입니다. |
| 유체 호환성 | 광범위한 산업용 유체와 호환 가능 | 다양한 용도에 활용 가능하고 실용적입니다. |
| 내구성 | 피로와 열 순환에 강함 | 긴 사용 수명 및 유지 보수 감소 |
이러한 성능 특성과 비용 효율성으로 인해 연철 링 조인트 가스켓은 일반 산업용으로 널리 사용됩니다. 신뢰성과 다용도성은 가까운 미래에도 씰링 애플리케이션을 위한 신뢰할 수 있는 솔루션으로 남을 것임을 보장합니다.
연철 링 조인트 개스킷은 다양한 산업 전반에 걸쳐 광범위한 일반 산업 응용 분야에 사용됩니다. 그 다양성은 지속적인 인기의 핵심 요소입니다. 개스킷은 석유 및 가스 산업에서 흔히 볼 수 있으며 밸브, 플랜지 및 배관 시스템에 사용됩니다. 또한 석유화학 산업, 정유소, 화학 공장에서도 사용됩니다. 발전 산업에서는 증기 시스템, 보일러 및 터빈에 사용됩니다. 가스켓은 광업 및 건설 부문뿐만 아니라 물 및 폐수 처리 산업에서도 사용됩니다. 다양한 서비스에서 신뢰할 수 있는 밀봉을 제공하는 능력이 주요 장점입니다.
석유 및 가스 부문에서 연철 링 조인트 개스킷은 유정 장비, 크리스마스 트리 및 흐름선에 자주 사용됩니다. 높은 압력과 온도를 견딜 수 있는 능력으로 인해 이러한 까다로운 응용 분야에 적합합니다. 석유화학 산업에서는 다양한 화학물질과 공정 유체를 밀봉해야 하는 공정 플랜트의 플랜지 연결부에 사용됩니다. 다재다능하다는 것은 다양한 플랜지 재료 및 플랜지 디자인과 함께 사용할 수 있음을 의미합니다.
발전 산업에서 연철 링 조인트 개스킷은 열 순환을 견디는 능력이 중요한 고온 증기 시스템에 사용됩니다. 냉각수 시스템 및 기타 보조 서비스에도 사용됩니다. 신뢰성과 긴 서비스 수명 덕분에 이러한 까다로운 애플리케이션에 대한 비용 효율적인 솔루션이 됩니다. 물 및 폐수 산업에서 가스켓은 부식에 대한 저항성과 설치 용이성이 중요한 파이프라인 및 처리 공장에 사용됩니다.
다음 표는 다양한 산업 분야에서 연철 링 조인트 개스킷의 특정 응용 사례를 제공합니다.
| 산업 | 일반적인 응용 분야 | 연철 RTJ가 적합한 이유 |
| 석유 및 가스 | 수원 장비, 밸브, 흐름선, 플랜지 | 높은 압력 및 온도 저항, 안정적인 밀봉 |
| 석유화학 | 공정 플랜트, 반응기, 열교환기 | 다양한 내화학성, 고압 성능 |
| 발전 | 증기 시스템, 보일러, 터빈, 냉각 시스템 | 고온 성능, 열 순환 저항 |
| 물 및 폐수 | 파이프라인, 처리장, 펌프장 | 내식성, 설치 용이성 |
| 광업 및 건설 | 슬러리 파이프라인, 장비 플랜지 | 내구성, 경제성 |
Ningbo Kaxite Sealing Materials Co., Ltd.에서는 다양한 산업 분야에 사용되는 연철 링 조인트 개스킷을 제조합니다. 우리 공장에는 링 조인트 개스킷이 최고 품질 표준을 충족하는지 확인하기 위해 정밀 가공 및 검사 장비가 갖추어져 있습니다. 우리는 각 산업마다 고유한 특정 요구 사항이 있다는 것을 이해하고 있으며 이러한 요구 사항을 충족하기 위해 다양한 링 조인트 개스킷을 제공합니다. 품질과 신뢰성에 대한 우리의 헌신은 우리를 많은 주요 산업 기업의 신뢰할 수 있는 공급업체로 만들었습니다. 이러한 다양한 산업 분야에서 연철 링 조인트 개스킷이 널리 사용된다는 것은 입증된 성능과 신뢰성을 입증하는 것입니다.
연철 링 조인트 개스킷의 기술 사양 및 품질 매개변수는 여러 국제 표준에 의해 정의됩니다. 이들 중 가장 중요한 것은 파이프 플랜지용 금속 개스킷을 다루는 ASME B16.20입니다. 이 표준은 링 조인트 개스킷의 치수, 재료 및 테스트 요구 사항을 지정합니다. 개스킷이 플랜지와 호환되고 필요한 밀봉 성능을 제공하려면 이 표준을 준수하는 것이 필수적입니다. 기타 관련 표준으로는 API 6A(웰헤드 장비용) 및 DIN 2696(유럽 표준)이 있습니다.
연철 링 조인트 가스켓의 주요 기술 사양에는 가스켓 치수, 경도, 표면 마감 및 재료 구성이 포함됩니다. 개스킷 치수는 플랜지 크기, 압력 등급 및 개스킷 스타일(팔각형 또는 타원형)에 따라 정의됩니다. 치수는 플랜지 홈에 적절하게 맞도록 정밀하게 제어됩니다. 연철 개스킷의 경도는 적절한 변형과 밀봉을 보장하기 위해 지정된 범위 내에 있어야 합니다. 개스킷의 표면 마감도 밀봉에 매우 중요합니다. 우수한 밀봉을 제공할 수 있을 만큼 매끄러워야 하지만 초기 장착을 용이하게 하기 위해 거칠기가 제어되어야 하기 때문입니다.
다음 표에는 일반적인 연철 링 조인트 가스켓의 주요 기술 사양 및 품질 매개변수가 요약되어 있습니다.
| 매개변수 | 사양 | 수락 기준 |
| 기준 | ASME B16.20 | 표준 치수 및 재료 준수 |
| 개스킷 스타일 | 팔각형 또는 타원형 | 플랜지 설계 및 용도에 따라 지정됨 |
| 재료 | 연철(저탄소강) | 0.05-0.15% 탄소 함량 |
| 경도(브리넬 HB) | 90-120HB | 적절한 변형 및 밀봉 보장 |
| 표면 마감(Ra) | 1.6~3.2μm | 일관된 밀봉 표면 제공 |
| 개스킷 치수 | ASME B16.20에 따름 | 정확한 치수로 플랜지 홈에 제대로 맞물림 보장 |
| 육안검사 | 결함 없음(균열, 적층, 함유물) | 재료 무결성 보장 |
| 준수 증명서 | 각 주문마다 제공됨 | 사양 및 품질 표준 준수 문서 |
Ningbo Kaxite Sealing Materials Co., Ltd.에서는 연철 링 조인트 개스킷을 엄격하게 검사하여 이러한 사양을 충족하는지 확인합니다. 당사의 품질 관리 프로세스에는 재료 검증, 경도 테스트, 치수 검사 및 육안 검사가 포함됩니다. 우리는 또한 개스킷의 품질을 문서화하여 각 주문에 대한 준수 인증서를 제공합니다. 품질에 대한 이러한 약속은 당사의 링 조인트 개스킷이 가장 까다로운 산업 응용 분야에서 안정적으로 작동하도록 보장합니다.
질문 1: 팔각형 링 조인트 개스킷과 타원형 링 조인트 개스킷의 차이점은 무엇입니까?
답변: 팔각형과 타원형 링 조인트 개스킷의 주요 차이점은 단면 모양입니다. 팔각형 개스킷은 윗면과 아랫면이 편평하고 측면이 각져 있으며, 타원형 개스킷은 단면이 둥글게 되어 있습니다. 팔각형 디자인은 보다 확실한 밀봉 라인을 제공하고 밀봉을 위해 더 낮은 볼트 하중이 필요한 반면, 타원형 디자인은 구형 또는 저압 응용 분야에 자주 사용됩니다. 두 설계 모두 ASME B16.20에 정의되어 있으며 산업 응용 분야에서 일반적으로 사용됩니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 고객의 특정 요구 사항을 충족하기 위해 두 가지 유형의 링 조인트 개스킷을 제조합니다.
질문 2: 연철 링 조인트 개스킷의 온도 및 압력 범위는 무엇입니까?
답변: 연철 링 조인트 개스킷은 특정 용도 및 플랜지 설계에 따라 최대 550°C(1000°F)의 온도와 최대 2500psi의 압력에서 사용할 수 있습니다. 온도 및 압력 한계는 ASME B16.5 및 B16.34와 같은 산업 표준에 의해 정의됩니다. 실제 한계는 사용된 재료와 플랜지 설계에 따라 다릅니다. 더 높은 온도나 압력이 필요한 응용 분야의 경우 스테인리스강이나 합금 재료와 같은 다른 재료가 더 적합할 수 있습니다.
질문 3: 연철 링 조인트 개스킷은 부식성 환경에서 사용하기에 적합합니까?
답변: 연철 링 조인트 개스킷은 부식에 취약한 재질이므로 부식성이 높은 환경에는 권장되지 않습니다. 부식성 화학물질, 산성 또는 알칼리성 용액 또는 염수와 관련된 응용 분야의 경우 스테인리스강, 인코넬 또는 모넬과 같은 내식성이 더 높은 재료가 선호됩니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 다양한 응용 분야에 적합한 다양한 재질의 링 조인트 개스킷을 제공합니다.
질문 4: 플랜지에 맞는 링 조인트 개스킷의 정확한 크기를 어떻게 결정합니까?
답변: 링 조인트 개스킷의 정확한 크기는 ASME B16.5 또는 기타 해당 표준에 정의된 대로 플랜지 크기와 압력 등급에 따라 결정됩니다. 개스킷 크기는 일반적으로 공칭 파이프 크기(NPS)와 압력 등급(예: 클래스 150, 300, 600 등)으로 식별됩니다. 개스킷은 플랜지 홈 크기 및 모양과도 일치해야 합니다. 올바른 크기를 확인하려면 관련 표준이나 플랜지 제조업체의 사양을 참조하는 것이 권장됩니다.
질문 5: 연철 링 조인트 개스킷의 예상 사용 수명은 얼마나 됩니까?
답: 연철 링 조인트 개스킷의 예상 사용 수명은 온도, 압력, 유체의 부식성을 포함한 적용 조건에 따라 달라집니다. 정상적인 서비스 조건과 적절한 설치를 통해 연철 링 조인트 개스킷은 종종 장비 자체의 수명을 초과하는 수년 동안 안정적인 서비스를 제공할 수 있습니다. 개스킷의 사용 수명은 일반적으로 열 순환 및 부식의 영향으로 제한되지만, 적절한 유지 관리와 정기 검사를 통해 개스킷을 장기간 사용할 수 있습니다.
연철 링 조인트 개스킷은 씰링 신뢰성, 다용성 및 비용 효율성의 고유한 조합을 제공하기 때문에 일반 산업용으로 계속해서 인기 있는 선택입니다. 연철 소재의 소성 변형을 기반으로 하는 간단하면서도 효과적인 설계로 고압과 온도를 견딜 수 있는 안정적인 금속 간 밀봉이 생성됩니다. 가스켓은 광범위한 산업용 유체와의 호환성과 설치 용이성으로 인해 많은 응용 분야에서 실용적인 선택이 됩니다. 안정적인 성능에 대한 입증된 기록을 통해 석유 및 가스, 석유화학, 발전, 수처리 및 기타 산업 전반에서 신뢰할 수 있는 솔루션이 되었습니다.
산업 표준에 의해 정의된 기술 사양 및 품질 매개변수는 연철 링 조인트 개스킷의 일관성과 신뢰성을 보장합니다. 이러한 표준을 준수하고 엄격한 품질 관리를 유지함으로써 Ningbo Kaxite Sealing Materials Co., Ltd.와 같은 제조업체는 개스킷이 최고 수준의 성능과 안전성을 충족하는지 확인합니다. 연철 링 조인트 개스킷의 지속적인 인기는 그 신뢰성과 효율성에 대한 증거이며 앞으로도 수년 동안 가치 있는 씰링 솔루션이 될 것입니다.
지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.링 조인트 개스킷 요구 사항에 대해 논의하고 당사 제품이 산업 응용 분야에 안정적인 밀봉을 제공할 수 있는 방법을 알아보십시오.
