고압 가스 파이프라인 또는 정유소 수소화 분해기에서 플랜지 조인트에는 400bar를 초과하는 압력과 주변 온도에서 500°C 이상으로 순환하는 온도의 유체가 포함되어야 합니다. 이 밀봉 기능을 수행하는 개스킷은 부드럽고 압축 가능한 시트가 아닙니다. 이는 기존 개스킷과 근본적으로 다른 메커니즘을 통해 밀봉하는 견고한 금속 링(링 조인트 개스킷)입니다. 링 조인트 개스킷은 고무나 흑연 재료의 탄성에 의존하지 않습니다. 이는 개스킷과 플랜지 홈 사이의 금속 간 접촉을 강제하기 위해 볼트 예압의 정밀한 적용에 의존합니다. 볼트 예압은 개스킷의 밀봉 성능을 활성화하는 힘입니다. 예압이 충분하지 않으면 링 조인트 개스킷이 밀봉되지 않습니다. 과도한 예압을 가하면 플랜지나 개스킷이 손상될 수 있습니다. 볼트 예압은 접합의 성공 또는 실패를 결정하는 중요한 변수입니다.
볼트 예압이 링 조인트 개스킷 밀봉 성능을 어떻게 활성화하는지에 대한 질문은 역학 및 재료 과학의 문제입니다. 볼트 예압은 가스켓에 장착 응력을 생성하여 가스켓이 플랜지 홈에 일치하도록 합니다. 개스킷 재료는 약간 변형되어 홈 표면의 미세한 불규칙성을 채우려면 올바른 경도를 가져야 합니다. 플랜지는 항복 없이 예압을 견딜 수 있을 만큼 충분히 강해야 합니다. 그리고 링 주위에 균일한 하중 분포를 보장하려면 제어된 패턴으로 볼트를 조여야 합니다. 이 기사에서는 볼트 예압의 메커니즘, 링 조인트 개스킷의 설계, 개스킷 경도의 역할 및 안정적인 밀봉을 달성하기 위한 실제 고려 사항을 검토합니다. 우리는 또한 우리의 세부 사양을 제공할 것입니다링 조인트 개스킷Ningbo Kaxite Sealing Materials Co., Ltd. 공장에서

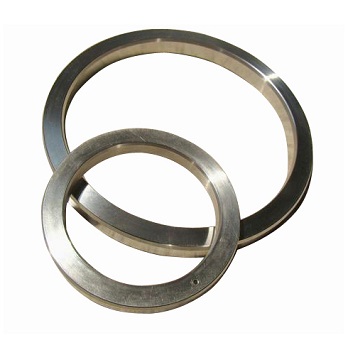

링 조인트 개스킷은 고압 및 고온 플랜지 조인트에 사용되는 금속 씰링 요소입니다. 일반적으로 단면이 타원형 또는 팔각형인 견고한 금속 링으로 만들어집니다. 개스킷은 플랜지 표면의 정밀 가공된 홈에 맞도록 설계되었습니다. 플랜지를 볼트로 결합하면 개스킷이 두 홈 사이에서 압축되어 금속 간 밀봉이 생성됩니다. 링 조인트 개스킷의 밀봉 메커니즘은 연질 개스킷의 밀봉 메커니즘과 다릅니다. 부드러운 개스킷은 플랜지 표면에 맞춰 미세한 요철을 채워 밀봉합니다. 링 조인트 개스킷은 금속을 약간 변형시키고 홈과 선 접촉을 만들어 밀봉합니다. 접촉선의 접촉 응력이 매우 높기 때문에 매우 높은 압력에서도 밀봉이 생성됩니다. 아래 표에는 링 조인트 가스켓의 주요 특성이 요약되어 있습니다.
| 특징 | 설명 |
| 재료 | 연철, 탄소강, 스테인레스 스틸, 모넬, 인코넬 |
| 단면 | 타원형 또는 팔각형 |
| 밀봉 메커니즘 | 금속 간 선 접촉 |
| 압력 등급 | 최대 10,000psi(690bar) 이상 |
| 온도 등급 | -200°C ~ +850°C(재료에 따라 다름) |
| 표준 | API 6A, ASME B16.20 |
Kaxite 공장에서는 가장 까다로운 응용 분야의 요구 사항을 충족하기 위해 다양한 재료와 크기로 링 조인트 개스킷을 제조합니다. 우리는 개스킷 치수가 정확하고 표면 마감이 올바른지 확인하기 위해 정밀 가공을 사용합니다. 당사의 개스킷은 API 6A 및 ASME B16.20 표준 인증을 받아 최고 수준의 품질과 신뢰성을 충족합니다.
볼트 예압은 볼트를 조일 때 볼트에 생성되는 장력입니다. 플랜지를 함께 고정하고 개스킷을 압축하는 힘입니다. 볼트 예압이 없으면 플랜지가 서로 고정되지 않고 개스킷이 압축되지 않습니다. 볼트 예압은 링 조인트 개스킷의 밀봉 성능을 활성화하는 요소입니다. 볼트를 조이면 예압력이 플랜지를 통해 개스킷으로 전달됩니다. 개스킷은 홈에 대해 압축되어 조인트를 밀봉하는 높은 응력 접촉을 생성합니다. 예압의 양에 따라 개스킷의 장착 응력이 결정되고, 이는 다시 씰의 품질을 결정합니다. 예압이 너무 낮으면 장착 응력이 부족해 조인트에서 누출이 발생합니다. 예압이 너무 높으면 플랜지나 개스킷이 휘어져 누출이 발생할 수 있습니다. 안정적인 밀봉을 보장하려면 볼트 예압을 신중하게 계산하고 제어해야 합니다. 아래 표는 볼트 예압과 개스킷 장착 응력 사이의 관계를 보여줍니다.
| 볼트 예압(kN) | 개스킷 장착 응력(MPa) | 씰링 성능 |
| 50 | 100 | 불충분하다. 누출 가능성이 있는 |
| 100 | 200 | 가장자리 가의; 압력이 가해지면 누출될 수 있음 |
| 150 | 300 | 좋은; 믿을 수 있는 인감 |
| 200 | 400 | 훌륭한; 최적의 밀봉 |
| 250 | 500 | 과도한; 플랜지 항복 위험 |
우리 공장에서는 고객에게 링 조인트 개스킷에 대한 자세한 볼트 체결 권장 사항을 제공합니다. 우리는 필요한 볼트 예압, 조임 패턴 및 윤활 요구 사항을 지정합니다. 당사 엔지니어링 팀은 귀하의 특정 플랜지와 개스킷 조합에 대한 올바른 예압 계산을 도와드릴 수 있습니다. 필요한 경우 현장에서 기술 지원도 제공합니다.
링 조인트 개스킷의 경도는 밀봉 성능에 중요한 요소입니다. 개스킷은 볼트 예압 하에서 약간 변형될 수 있을 만큼 부드러워야 하며, 플랜지 홈에 맞춰 밀봉되어야 합니다. 그러나 압출에 저항하고 고압에서도 모양을 유지할 수 있을 만큼 충분히 단단해야 합니다. 개스킷의 경도는 개스킷이 만들어지는 재료에 따라 결정됩니다. 연철은 가장 부드럽고 가장 일반적으로 사용되는 재료입니다. 저압 및 저온 응용 분야에 적합합니다. 탄소강은 더 단단하고 더 높은 압력에 사용됩니다. 스테인레스 스틸은 더욱 단단하고 내식성을 제공합니다. 모넬과 인코넬은 고강도와 내식성이 요구되는 가장 까다로운 응용 분야에 사용됩니다. 아래 표에는 일반적인 링 조인트 개스킷 재료의 경도와 일반적인 용도가 요약되어 있습니다.
| 재료 | 경도(HB) | 최대 압력(bar) | 일반적인 응용 |
| 연철 | 90 - 120 | 100 | 저압수, 증기 |
| 탄소강 | 120 - 150 | 250 | 석유 및 가스, 일반산업 |
| 스테인레스 스틸 304 | 150 - 180 | 400 | 화학, 석유화학 |
| 스테인레스 스틸 316 | 150 - 180 | 400 | 부식성 환경 |
| 모넬 | 150 - 200 | 500 | 바닷물, 고온 |
| 인코넬 | 180 - 250 | 690 | 고온, 고압 |
~에Ningbo Kaxite Sealing Materials Co., Ltd., 우리는 이러한 모든 재료로 링 조인트 개스킷을 제조합니다. 우리는 또한 다양한 응용 분야에 맞게 각 재료 내에서 다양한 경도 수준을 제공합니다. 당사 엔지니어링 팀은 귀하의 특정 요구 사항에 적합한 재료와 경도를 선택하는 데 도움을 드릴 수 있습니다.
플랜지 홈은 링 조인트 개스킷이 배치되는 플랜지 면의 오목한 영역입니다. 홈의 치수와 표면 마감은 개스킷의 밀봉 성능에 매우 중요합니다. 개스킷이 제대로 안착되고 접촉 응력이 균일하도록 홈을 정밀한 공차로 가공해야 합니다. 홈 각도, 홈 깊이, 홈 폭 모두 밀봉 성능에 영향을 미칩니다. 홈의 표면 마감은 개스킷이 변형되어 미세한 불규칙성을 채울 수 있을 만큼 매끄러워야 하지만 개스킷이 표면을 잡을 수 없을 정도로 매끄러워서는 안 됩니다. 아래 표에는 표준 링 조인트 개스킷의 주요 홈 매개변수가 요약되어 있습니다.
| 매개변수 | 사양 | 중요성 |
| 그루브 각도 | 23° ± 1°(타원형); 23° ± 1°(팔각형) | 적절한 좌석과 접촉을 보장합니다. |
| 그루브 깊이 | API 6A / ASME B16.20에 따라 | 개스킷이 완전히 고정되었는지 확인합니다. |
| 그루브 폭 | API 6A / ASME B16.20에 따라 | 과도한 여유 공간 없이 개스킷이 잘 맞도록 보장 |
| 표면 마감(Ra) | 1.6~3.2μm | 개스킷을 잡고 밀봉할 수 있음 |
| 평탄 | 100mm당 0.05mm | 균일한 접촉 응력 보장 |
우리 공장에서는 플랜지 홈 설계 및 가공에 대한 기술 지원을 제공할 수 있습니다. 또한 홈이 해당 표준의 요구 사항을 충족하는지 확인하기 위해 홈 검사 서비스도 제공합니다. 홈이 마모되거나 손상되면 새 개스킷을 사용해도 제대로 밀봉되지 않을 수 있으므로 이는 중요합니다.
볼트 예압 계산은 링 조인트 개스킷 조인트의 설계 및 조립에서 중요한 단계입니다. 예압은 개스킷에 필요한 장착 응력을 생성하기에 충분해야 하지만 플랜지나 볼트가 변형될 정도로 높으면 안 됩니다. 계산에는 개스킷 장착 응력, 플랜지 치수, 볼트 크기 및 재질, 작동 압력 및 온도가 고려됩니다. 예압은 일반적으로 ASME 보일러 및 압력 용기 코드 또는 동등한 표준을 사용하여 계산됩니다. 예압이 계산되면 제어된 방식으로 볼트에 적용되어야 합니다. 이는 일반적으로 토크 렌치나 유압 텐셔너를 사용하여 수행됩니다. 균일한 하중 분포를 보장하려면 조임 패턴을 따라야 합니다. 아래 표에는 볼트 예압을 적용하는 주요 단계가 요약되어 있습니다.
| 단계 | 행동 | 목적 |
| 1 | 플랜지와 홈 청소 및 검사 | 이물질이나 손상이 없는지 확인하십시오. |
| 2 | 볼트와 너트 표면에 윤활유를 바릅니다. | 마찰을 줄이고 일관된 예압을 보장합니다. |
| 3 | 목표 토크의 30%까지 볼트를 별 모양으로 조입니다. | 개스킷을 장착하고 플랜지를 정렬합니다. |
| 4 | 목표 토크의 60%까지 별 모양으로 볼트를 조입니다. | 개스킷을 점차적으로 압축하십시오. |
| 5 | 목표 토크의 100%까지 별 모양으로 볼트를 조입니다. | 최종 프리로드 달성 |
| 6 | 24시간 후 토크 확인 | 크리프 및 이완을 보상합니다. |
Ningbo Kaxite Sealing Materials Co., Ltd.에서는 고객에게 링 조인트 개스킷에 대한 자세한 볼트 체결 절차를 제공합니다. 또한 예압이 올바르게 적용되도록 교육 및 현장 지원도 제공합니다. 우리의 목표는 고객이 항상 신뢰할 수 있는 씰을 얻을 수 있도록 돕는 것입니다.
링 조인트 개스킷의 주요 사양에는 개스킷 크기, 압력 등급, 재료, 단면 유형 및 경도가 포함됩니다. 아래 표에는 링 조인트 개스킷의 일반적인 사양이 요약되어 있습니다.
| 사양 | 범위 | 메모 |
| 크기 | 1/2" ~ 36" | API 6A / ASME B16.20에 따라 |
| 압력 등급 | 클래스 150 ~ 클래스 2500 | 또한 API 6A 압력 |
| 재료 | 연철, 탄소강, SS304, SS316, 모넬, 인코넬 | 신청에 따라 선택됨 |
| 단면 유형 | 타원형(R), 팔각형(RX), 고성능(BX) | 압력과 홈을 기준으로 선택 |
| 경도 | 재료 표준에 따라 | 플랜지 재질을 기준으로 선택 |
| 표면 마감 | Ra 1.6~3.2μm | 적절한 좌석 보장 |
| 표준 | API 6A, ASME B16.20, DIN 2693 | 국제 표준 준수 |
우리 공장에서는 이러한 사양 등을 충족하는 링 조인트 개스킷을 제조합니다. 특수 재료, 특수 크기 및 특수 단면을 포함한 특정 프로젝트 요구 사항에 맞게 개스킷을 맞춤화할 수 있습니다. 당사의 엔지니어링 팀은 선택 과정을 지원하고 귀하의 프로젝트에 대한 자세한 기술 데이터를 제공할 수 있습니다.
질문 1: 링 조인트 개스킷에 권장되는 볼트 예압은 무엇입니까?
답변: 권장되는 볼트 예압은 개스킷 크기, 압력 등급, 개스킷 재질 및 플랜지 재질에 따라 다릅니다. 이는 일반적으로 ASME 보일러 및 압력 용기 코드 또는 동등한 표준을 사용하여 계산됩니다. 예압은 플랜지나 볼트를 변형시키지 않고 개스킷에 필요한 장착 응력을 생성하기에 충분해야 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 각 링 조인트 개스킷에 대한 자세한 볼트 체결 권장 사항을 제공합니다.
질문 2: 링 조인트 개스킷을 재사용할 수 있습니까?
답변: 일반적으로 링 조인트 개스킷은 재사용하면 안 됩니다. 개스킷은 압축되면 홈에 맞춰 소성 변형됩니다. 이러한 변형은 영구적이며 개스킷은 원래 모양으로 돌아오지 않습니다. 링 조인트 개스킷을 재사용하면 개스킷이 두 번째로 제대로 밀봉되지 않아 누출이 발생할 수 있습니다. 업계 표준은 조인트가 열릴 때마다 개스킷을 교체하는 것입니다. 우리 공장에서는 모든 조립에 새 개스킷을 사용할 것을 권장합니다.
질문 3: 타원형 링 조인트 가스켓과 팔각형 링 조인트 가스켓의 차이점은 무엇입니까?
답변: 타원형 개스킷(R 유형)은 단면이 둥글며 표준 용도에 사용됩니다. 팔각형 개스킷(RX 유형)은 단면이 편평하여 더 높은 압력에서 더 효율적인 밀봉을 제공합니다. 팔각형 개스킷은 타원형 개스킷과 다른 홈 디자인이 필요합니다. 둘 사이의 선택은 압력 등급과 플랜지 홈에 따라 달라집니다. 당사 엔지니어링 팀은 귀하의 응용 분야에 적합한 유형을 선택하는 데 도움을 드릴 수 있습니다.
질문 4: 링 조인트 개스킷이 새는지 어떻게 알 수 있나요?
답: 링 조인트 개스킷이 새는 징후에는 조인트에서 눈에 보이는 유체나 가스가 새어나오는 것, 시스템 압력 저하, 쉿쉿거리는 소리 등이 포함됩니다. 누출이 의심되는 경우 조인트를 감압하고 즉시 검사해야 합니다. 개스킷을 교체하고 플랜지 홈에 손상이 없는지 검사해야 합니다. 누출은 특히 고압 또는 독성 서비스에서 위험할 수 있으므로 절대 무시해서는 안 됩니다.
질문 5: 링 조인트 개스킷 플랜지의 올바른 조임 패턴은 무엇입니까?
답변: 올바른 조임 패턴은 볼트가 교차 순서로 조이는 별 패턴입니다. 볼트는 일반적으로 목표 토크의 30%, 60%, 100%로 여러 단계로 조여야 합니다. 이렇게 하면 개스킷이 균일하게 압축되고 플랜지가 평행을 유지하게 됩니다. 초기 조임 후 크리프와 이완을 보상하기 위해 24시간 후에 토크를 점검해야 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 링 조인트 개스킷에 대한 자세한 조임 절차를 제공합니다.
볼트 예압은 링 조인트 개스킷의 밀봉 성능을 활성화하는 힘입니다. 충분한 예압이 없으면 개스킷이 변형될 수 없으며 고압 및 고온 조인트를 밀봉하는 데 필요한 높은 응력 접촉을 생성할 수 없습니다. 안정적인 밀봉을 보장하려면 볼트 예압을 신중하게 계산, 적용 및 제어해야 합니다. 개스킷 재질, 플랜지 홈 및 볼트 체결 절차는 모두 밀봉 성능에 중요한 역할을 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 저희 공장은 가장 까다로운 요구 사항을 충족하는 링 조인트 개스킷을 제조할 수 있는 전문 지식과 경험을 보유하고 있습니다. 우리는 우리가 생산하는 모든 개스킷이 안정적인 성능을 제공하도록 보장하기 위해 고품질 재료, 정밀 가공 및 엄격한 테스트를 사용합니다. 우리는 또한 고객이 성공적인 밀봉을 달성할 수 있도록 포괄적인 기술 지원을 제공합니다.
새로운 고압 시스템을 설계하든 기존 시스템을 유지 관리하든 관계없이 당사 기술팀에 문의하여 요구 사항을 논의하시기 바랍니다. 우리는 제품 사양, 볼트 체결 권장 사항 및 현장 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 헌신은 우리를 전 세계 씰링 응용 분야에서 신뢰할 수 있는 파트너로 만들었습니다.
지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.링 조인트 개스킷 요구 사항에 대해 논의하고 당사 제품이 가장 까다로운 응용 분야에서 안정적인 밀봉을 보장할 수 있는 방법을 알아보세요.
