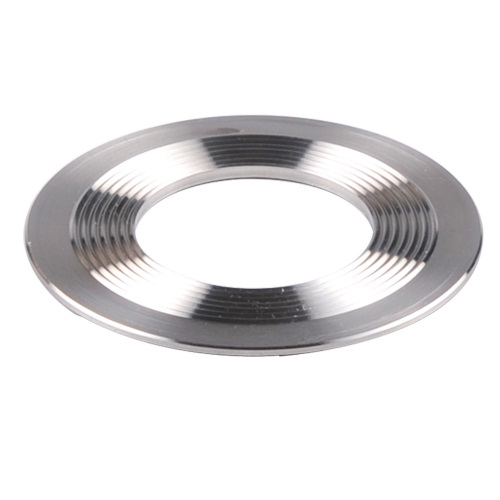

석유화학 정유소, 발전소, 열 교환기와 같은 고온 산업 응용 분야에서 표준 개스킷은 열 저하, 크리프 완화 또는 탄력성 손실로 인해 실패하는 경우가 많습니다. 그러나 금속 톱니형 개스킷은 이러한 까다로운 환경에서 탁월한 성능을 발휘하도록 특별히 설계되었습니다. 그렇다면 고온에 적합한 이유는 무엇입니까? 그 답은 독특한 디자인과 소재 선택에 있습니다. 금속 톱니 모양 개스킷은 양면에 동심원 톱니 모양(홈)이 있는 금속 코어(일반적으로 스테인레스 스틸 또는 고니켈 합금)로 구성되며 톱니 모양 위에 흑연이나 PTFE와 같은 연질 표면 재료가 적용되는 경우도 많습니다. 금속 코어는 기계적 강도와 열 안정성을 제공하는 반면, 톱니 모양은 밀봉력을 좁은 띠로 집중시켜 플랜지 이동과 열 순환을 수용하는 높은 단위 하중을 생성합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 20년 넘게 톱니형 개스킷을 제조해 왔으며 사용된 재료에 따라 -200°C ~ 850°C 범위의 온도에서 성능을 검증했습니다.
고온에 대한 금속 톱니 모양 개스킷의 적합성은 내열성 금속 합금(예: 316L 스테인리스 강, Inconel 625 또는 Hastelloy C276) 사용, 열적으로 안정적인 표면 재료(팽창 흑연 또는 운모) 적용, 톱니 모양 설계의 제어된 압축 및 복구, 개스킷과 플랜지 재료 간의 최소 열팽창 불일치라는 네 가지 주요 요소에 의해 좌우됩니다. 고온에서 부드러워지거나 변형되거나 산화되는 연질 개스킷(예: 고무 또는 PTFE)과 달리 톱니 모양 개스킷의 금속 코어는 모양과 밀봉력을 유지합니다. 톱니 모양은 압축되면 극심한 열 순환 하에서도 누출 경로를 효과적으로 차단하는 일련의 단단한 밀봉 라인을 형성합니다. 이 포괄적인 기사에서 우리는 금속을 만드는 재료 과학, 디자인 기하학, 성능 특성을 분석할 것입니다.톱니형 개스킷고온 밀봉을 위해 선호되는 선택입니다. 또한 공장의 광범위한 경험을 통해 자세한 기술 사양, 적용 지침 및 실제 성능 데이터를 제공할 것입니다.
모든 고온 톱니형 개스킷의 기초는 금속 코어입니다. 상대적으로 낮은 온도(일반적으로 200~250°C 미만)에서 분해되거나 산화되는 유기 또는 탄성 재료와 달리 고성능 금속 합금은 최대 850°C 이상의 온도에서도 기계적 특성과 내식성을 유지합니다. ~에Ningbo Kaxite Sealing Materials Co., Ltd., 당사는 특정 온도 및 내식성 특성에 따라 각각 선택된 다양한 금속 코어 재료를 제공합니다. 대부분의 고온 응용 분야의 경우 최대 600°C의 온도에는 오스테나이트계 스테인리스강(예: 304, 316L)을 권장하고, 최대 850°C의 온도 또는 부식성이 높은 환경에는 니켈 기반 합금(Inconel 625, Incoloy 825)을 권장합니다. 금속 코어는 플랜지와 개스킷이 열 팽창을 겪는 동안에도 플랜지 볼트 하중 하에서 개스킷 응력을 유지하는 데 필요한 구조적 무결성을 제공합니다.
톱니형 개스킷에 사용되는 금속 코어 재료의 주요 특성:
원하는 사용 수명을 달성하려면 금속 코어 재료를 선택하는 것이 중요합니다. 예를 들어, 작동 온도가 500°C이고 황 화합물을 포함하는 부식성 공정 매체를 사용하는 정유소 응용 분야에서는 산화 및 황화에 대한 탁월한 저항성을 제공하는 Inconel 625 코어를 지정합니다. 540°C에서 작동하는 발전소 증기 라인에서는 흑연 표면이 있는 316L 스테인리스강 코어로 충분할 때가 많습니다. 우리 공장에서는 작동 온도, 압력 및 중간 부식성을 고려하여 각 응용 분야에 대한 엄격한 재료 분석을 수행하여 최적의 금속 코어를 추천합니다. 또한 우리는 ASTM 사양을 준수하는지 확인하기 위해 금속 코어 재료의 모든 배치에 대해 경도, 인장 및 입자 크기 분석을 포함한 금속학적 테스트를 수행합니다.
실질적인 차이점을 설명하기 위해 550°C 서비스에서 탄소강 코어 개스킷을 사용한 석유화학 공장의 사례 연구를 고려하십시오. 가스켓은 산화 및 두께 손실로 인해 6개월 후에 파손되었습니다. 흑연 표면이 있는 316L 스테인리스강 톱니형 개스킷으로 전환한 후 개스킷 사용 수명이 측정 가능한 밀봉성 손실 없이 4년 이상으로 연장되었습니다. 이러한 내구성은 유지보수 중단 감소, 플랜트 안전성 향상, 총 운영 비용 절감으로 직접적으로 이어집니다. Kaxite의 당사 공장은 재료 성능 데이터의 포괄적인 데이터베이스를 유지 관리하여 각 고온 응용 분야에 최적의 금속 코어를 선택할 수 있습니다.
금속 톱니 모양 개스킷의 톱니 모양(또는 홈이 있는) 디자인은 단순한 구조적 특징이 아니라 고온 밀봉 성능을 가능하게 하는 핵심 요소입니다. 개스킷 표면의 동심 톱니 모양은 다양한 기능을 수행합니다. 볼트 하중을 좁은 원주 밴드에 집중시켜 플랜지 표면에 내장되고 효과적인 밀봉을 제공하는 높은 단위 밀봉 응력(최대 500-700 MPa)을 생성합니다. 또한 과도한 응력 완화를 유발하지 않고 열 순환 중에 개스킷의 반경 방향 팽창 및 수축을 허용합니다. 또한 톱니 모양은 여러 개의 독립적인 밀봉 장벽 역할을 하므로 하나의 톱니 모양이 손상되더라도 인접한 톱니 모양이 여전히 밀봉을 유지합니다. 이러한 중복성은 열 순환으로 인해 플랜지 이동과 개스킷 이동이 발생할 수 있는 고온 응용 분야에서 특히 중요합니다.
톱니형 개스킷의 톱니형 디자인의 주요 성능 향상 기능은 다음과 같습니다.
우리 공장에서는 다양한 응용 분야에 맞게 세레이션 형상을 최적화하기 위해 광범위한 테스트를 수행합니다. 특정 온도 및 압력 범위에 대한 최적의 조합을 결정하기 위해 0.15mm에서 0.3mm까지의 세레이션 깊이와 1.0mm에서 2.0mm까지의 피치(세레이션 간 거리)를 테스트했습니다. 당사의 표준 톱니형 개스킷은 0.25mm의 톱니형 깊이와 1.5mm의 피치를 특징으로 하며, 이는 씰링 성능과 압착 손상에 대한 저항성 사이에서 최상의 균형을 제공하는 것으로 확인되었습니다. 또한 진공 서비스 또는 독성 가스 처리와 같이 매우 낮은 누출율이 필요한 응용 분야를 위해 1.0mm 피치의 "미세 톱니형" 옵션을 제공합니다.
480°C에서 작동하고 매일 열 주기를 갖는 정유소 원유 유닛 히터의 실제 사례는 톱니 모양 설계의 가치를 보여줍니다. 원래의 평면 흑연 개스킷은 심한 이완과 파열로 인해 3개월 이내에 고장났습니다. 316L 코어 및 흑연 표면을 갖춘 톱니형 개스킷을 설치한 후 서비스 수명이 3년으로 연장되었습니다. 플랜트 엔지니어는 플랜지가 주변 온도에서 480°C까지 100회 이상 순환된 후에도 톱니 모양의 개스킷이 밀봉 상태를 유지하여 열 이동을 수용할 수 있는 설계 능력을 확인했다는 점에 주목했습니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 고온 밀봉 응용 분야의 진화하는 요구 사항을 충족하기 위해 톱니 형상과 표면 재료를 계속해서 개선하고 있습니다.
Ningbo Kaxite Sealing Materials Co., Ltd.는 고온, 고압 및 부식성 응용 분야를 위한 광범위한 톱니 모양 개스킷을 제조합니다. 당사의 제품 라인에는 다양한 금속 코어 재료 및 외장 재료와 함께 표준 및 맞춤형 크기가 포함됩니다. 아래 표에는 전 세계 석유화학, 전력 및 정유 산업에서 광범위하게 사용되는 가장 인기 있는 톱니형 개스킷 모델의 주요 기술 사양이 요약되어 있습니다. 우리 공장은 특정 프로젝트 요구 사항을 충족하기 위해 직경 10mm ~ 5000mm, 두께 2mm ~ 6mm의 개스킷을 생산할 수 있습니다.
| 모델 | 핵심 소재 | 외장재 | 온도 범위(°C) | 최대 압력(bar) | 세레이션 깊이(mm) | 두께(mm) | 누출율(ml/min) |
| KS-304-G | 304 스테인레스 스틸 | 확장 흑연 | -200~550 | 350 | 0.25 | 2.0, 3.0 | < 0.05 |
| KS-316L-G | 316L 스테인레스 스틸 | 확장 흑연 | -200~600 | 400 | 0.25 | 2.0, 3.0 | < 0.03 |
| KS-316L-PTFE | 316L 스테인레스 스틸 | PTFE(부식성 매체용) | -200~260 | 300 | 0.20 | 2.0, 3.0 | < 0.02 |
| KS-IN625-G | 인코넬 625 | 확장 흑연 | -200~850 | 500 | 0.25 | 2.5, 3.5 | < 0.02 |
| KS-HC276-G | 하스텔로이 C276 | 확장 흑연 | -200~850 | 500 | 0.25 | 2.5, 3.5 | < 0.02 |
| KS-316L-M | 316L 스테인레스 스틸 | 운모(고온단열재) | -200~650 | 400 | 0.20 | 2.5, 3.5 | < 0.04 |
표준 제품 외에도 당사 공장에서는 특정 고온 문제를 해결하기 위한 다양한 맞춤형 옵션을 제공합니다. 우리는 더 높은 압축률이 필요한 응용 분야를 위해 "유연한" 코어(예: 주름진 금속 코어)가 있는 톱니 모양 개스킷을 제공하거나 고르지 않은 플랜지 표면을 위한 "캠 프로파일" 톱니 모양의 개스킷을 제공합니다. 또한 플랜지에 개스킷이 접착되는 것을 방지하기 위해 표면에 접착 방지 코팅(예: PTFE 또는 니켈)을 적용할 수 있습니다. 이는 정기적인 분해가 필요한 볼트 연결에 특히 유용합니다.
품질 관리는 제조 공정에서 가장 중요합니다. 각 톱니 모양 개스킷은 광학 측정을 사용하여 톱니 모양 깊이 일관성, 화강암 정반을 사용하여 평탄도 및 고강도 조명 하에서 시각적 결함을 검사합니다. 또한 각 배치의 무작위 샘플에 대해 헬륨 누출 테스트를 수행하여 중요한 응용 분야에서 누출율을 10^-6mbar·l/s 미만으로 달성합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 모든 주문에 대해 재료 인증, 치수 검사 결과 및 누출률 데이터를 포함한 포괄적인 테스트 보고서를 제공합니다. 이러한 투명성과 품질에 대한 약속은 당사의 톱니형 개스킷이 고온 환경에서 요구되는 성능과 신뢰성을 제공하도록 보장합니다.
아무리 잘 설계된 톱니 모양 개스킷이라도 올바르게 설치하고 유지 관리하지 않으면 조기에 고장날 수 있습니다. 고온 응용 분야에서는 개스킷 설치에 고유한 문제가 발생합니다. 열팽창을 고려해야 하고, 볼트 토크를 정밀하게 제어하여 과압축 또는 과소압축을 방지해야 하며, 개스킷과 플랜지에는 고온에서 산화 또는 화학적 공격을 일으킬 수 있는 오염 물질이 없어야 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 수십 년간의 현장 경험을 바탕으로 포괄적인 설치 및 유지 관리 안내서를 개발했습니다. 이러한 지침을 따르면 톱니형 개스킷의 사용 수명을 50-100% 연장하여 플랜트 유지 관리 비용과 예상치 못한 가동 중단을 크게 줄일 수 있습니다.
고온 서비스에서 톱니형 개스킷의 주요 설치 및 유지 관리 방법:
유럽 발전소의 사례 연구는 적절한 설치의 영향을 보여줍니다. 이 공장은 과열 증기 라인(550°C, 120bar)에서 톱니형 개스킷에 자주 고장이 발생했습니다. 분석 결과, 실패 원인은 불균일한 볼트 토크와 부적절한 플랜지 표면 준비로 인한 것으로 나타났습니다. 표면 청소, 보정된 토크 도구, 가열 후 재토크 절차를 포함한 설치 지침을 구현한 후 개스킷 수명이 평균 8개월에서 4년 이상으로 늘어났습니다. 공장 관리자는 설치 프로그램 비용이 계획되지 않은 한 번의 가동 중단 비용보다 적다고 보고하여 적절한 설치 관행에 대한 투자 수익을 강조했습니다.
우리 공장에서는 중요한 프로젝트에 대한 현장 교육 및 설치 감독을 제공합니다. 또한 최적의 재토크 간격을 결정하기 위해 플랜지 및 개스킷 재료의 특정 열팽창 계수를 고려하는 재토크 계산기도 제공합니다. 또한, 톱니형 개스킷을 부식성 대기에서 멀리 떨어진 깨끗하고 건조한 환경에 보관하고 유효 기간(흑연 표면 개스킷의 경우 일반적으로 2년) 내에 사용하는 것이 좋습니다. 이러한 모범 사례를 따르면 플랜트 운영자는 고온 서비스에서 톱니형 개스킷의 성능과 수명을 극대화할 수 있습니다.
질문 1: 금속 톱니형 개스킷을 고온에 노출시킨 후 재사용할 수 있습니까?
답변: 일반적으로 톱니형 개스킷을 사용한 후에는 특히 고온에서 재사용하지 않는 것이 좋습니다. 외장 재료(흑연 또는 운모)는 초기 압축 중에 소성 변형을 겪으며 이는 완전히 복구될 수 없습니다. 개스킷을 재사용하면 밀봉 응력이 부족해 누출 위험이 높아질 수 있습니다. 그러나 일부 저압, 저온 응용 분야에서는 육안 검사를 통해 외장재에 손상이 없으면 재사용이 허용될 수 있습니다. 고온 서비스의 경우 안정적인 밀봉을 보장하기 위해 항상 새로운 톱니형 개스킷을 사용하는 것이 좋습니다. 우리 공장에서는 표면 재료를 교체할 수 있지만 코어의 뒤틀림이나 부식 여부를 검사해야 하는 금속 코어 개스킷에 대한 재조정 서비스를 제공합니다.
질문 2: 흑연 표면이 있는 금속 톱니 모양 개스킷의 최대 작동 온도는 얼마입니까?
답변: 팽창 흑연 표면이 있는 톱니 모양 개스킷의 최대 연속 작동 온도는 환경에 따라 다릅니다. 산화 분위기(공기)에서 흑연은 더 높은 온도에서 산화되기 시작하므로 최대 온도는 일반적으로 550°C입니다. 불활성 또는 환원 분위기에서 흑연은 최대 850°C까지 사용할 수 있습니다. 산화 조건에서 550°C 이상의 온도에서는 톱니형 개스킷에 운모 표면 또는 금속 대 금속 씰(표면 없음)을 사용하는 것이 좋습니다. 우리 공장에서는 특정 환경에 적합한 옵션을 선택하는 데 도움이 되도록 각 외장재에 대한 자세한 온도 차트를 제공합니다.
질문 3: 금속 톱니형 개스킷은 고온 응용 분야용 나선형 상처 개스킷과 어떻게 비교됩니까?
대답: 톱니 모양 개스킷과 나선형 상처 개스킷은 모두 고온 응용 분야에 탁월하지만 특성이 다릅니다. 톱니 모양 개스킷은 더 높은 온도에서 더 단단한 밀봉을 제공하고 열 순환 시 권선이 느슨해지는 경향이 적습니다. 또한 파열에 대한 저항력이 더 높고 고르지 않은 플랜지에 더 쉽게 설치할 수 있습니다. 반면에 나선형 상처 개스킷은 더 유연하고 더 큰 플랜지 오정렬을 수용할 수 있습니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 신뢰성이 가장 중요한 고온, 고압 서비스에는 톱니 모양 개스킷을 권장하고, 플랜지 손상이 우려되는 덜 까다로운 응용 분야에는 나선형 상처 개스킷을 권장합니다.
질문 4: 금속 톱니형 개스킷을 고온 진공 서비스에 사용할 수 있습니까?
답변: 예, 표면 재료가 진공 조건(예: 흑연 또는 운모)에서 안정적인 경우 톱니 모양 개스킷은 고온 진공 서비스에 적합합니다. 금속 코어는 외부 대기압을 견디는 데 필요한 구조적 무결성을 제공하는 반면, 톱니 모양은 낮은 내부 압력에서도 누출 방지 밀봉을 보장합니다. 진공 용도의 경우 미세한 세레이션 피치(1.0mm)와 가스 방출 특성이 낮은 고품질 흑연 페이싱을 권장합니다. 우리 공장에서는 800°C 및 10^-5mbar에서 작동하는 고온 진공로용 톱니형 개스킷을 공급하여 탁월한 결과를 얻었습니다.
질문 5: Ningbo Kaxite Sealing Materials Co., Ltd.는 금속 톱니 모양 개스킷에 대해 어떤 인증을 보유하고 있습니까?
답변: 당사의 톱니형 개스킷은 ISO 9001:2015(품질 관리) 및 ISO 14001:2015(환경 관리)에 따라 제조됩니다. 또한 저배출 가스켓에 대한 TA-Luft(VDI 2440) 인증을 보유하고 있으며 화재 안전을 위한 ASME B16.20 및 API 607 요구 사항을 준수합니다. 당사의 개스킷은 누출에 대한 ASTM F112 및 압축성에 대한 ASTM F36을 포함하여 ASTM 표준을 준수하는지 독립적인 제3자 실험실에서 테스트되었습니다. 우리는 모든 배송에 대해 완벽한 테스트 인증서와 자재 추적성을 제공하여 가장 엄격한 국제 표준을 완벽하게 준수합니다.
고온 환경에 대한 금속 톱니형 개스킷의 적합성은 견고한 재료 선택, 독창적인 톱니형 형상 및 열 사이클링에서 입증된 성능으로 뒷받침됩니다. 금속 코어는 필요한 강도와 열 안정성을 제공하고 외장 재료(흑연 또는 운모)는 순응성과 내화학성을 제공하며 톱니 모양은 플랜지 이동 및 볼트 이완에도 불구하고 무결성을 유지하는 여러 개의 고응력 씰링 라인을 생성합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 20년에 걸쳐 톱니 모양 개스킷 제조를 개선하여 가장 가혹한 고온 응용 분야의 요구 사항을 충족하는 다양한 재료와 구성을 제공합니다. 품질, 혁신 및 고객 지원에 대한 당사의 약속은 당사의 개스킷이 전 세계 정유소, 발전소 및 화학 처리 시설에서 안정적이고 오래 지속되는 밀봉 기능을 제공하도록 보장합니다.
까다로운 고온 밀봉 응용 분야에 직면하고 계십니까?지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.포괄적인 가스켓 상담을 원하시면 작동 온도, 압력, 매체 및 플랜지 세부 정보를 제공하면 당사 엔지니어링 팀이 최적의 톱니형 개스킷 재료 및 설계를 추천해 드립니다. 우리는 테스트, 경쟁력 있는 가격 및 모든 위치로의 빠른 배송을 위해 무료 샘플을 제공합니다.지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 무료 톱니 모양 개스킷 샘플과 기술 데이터 팩을 요청하고 고온 시스템의 안전성과 신뢰성을 보장하세요.
