화학 처리 시설을 거닐다 보면 플랜지 연결로 모두 연결된 파이프, 용기, 열 교환기의 복잡한 네트워크를 발견할 수 있습니다. 이러한 연결은 잠재적인 약점이며 소박하지만 중요한 구성 요소인 개스킷에 의존합니다. 수십 년 동안 업계에서는 나선형으로 감긴 개스킷이나 간단한 비석면 시트 재료를 기본으로 사용하는 경우가 많았습니다. 그러나 근본적인 변화가 진행되고 있습니다.골판지 금속 개스킷(CMG)는 중요한 씰링 응용 분야의 표준으로 빠르게 자리잡고 있으며 그럴 만한 이유가 있습니다. 이 제품은 많은 기존 대안과 비교할 수 없는 탄력성, 내열성 및 밀봉 신뢰성의 고유한 조합을 제공합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장은 전 세계 화학 공장, 정유소 및 석유화학 시설에서 가장 어려운 밀봉 문제를 해결하는 고성능 골판지 금속 개스킷을 제조하면서 이 혁명의 선두에 서 있습니다.
골판지 금속 개스킷에 대한 선호도가 높아지는 것은 단순한 추세가 아닙니다. 이는 현대 화학 처리에 대한 수요 증가에 대한 논리적인 대응입니다. 공장은 효율성을 높이기 위해 더 높은 압력과 온도에서 작동하고 있습니다. 그들은 누출이 비용이 많이 들 뿐만 아니라 잠재적으로 재앙을 초래할 수 있는 보다 공격적이고 독성이 강한 매체를 다루고 있습니다. 환경 및 안전 규정이 강화되면서 배출량이 실질적으로 0이 되도록 요구되고 있습니다. 이러한 도전적인 환경에서 골판지 금속 개스킷이 눈에 띕니다. 독특한 주름진 프로파일은 뛰어난 스프링백과 탄력성을 제공하여 공정의 불가피한 열 및 압력 변동을 보상합니다. 이러한 탄력성은 장기간에 걸쳐 긴밀한 밀봉을 보장하여 비산 배출을 줄이고 지속적인 토크 재조정의 필요성을 제거합니다. 이 기사에서는 골판지 금속 개스킷을 화학 산업에서 선호하는 엔지니어링 원리, 재료 과학 및 실제 응용 분야에 대해 살펴보고 해당 사용에 대한 사양 및 모범 사례에 대한 상세하고 기술적인 내용을 제공할 것입니다.

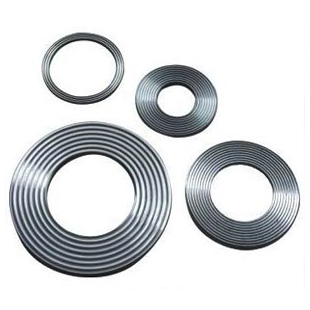

화학 처리 분야에서 "정상 상태"는 신화에 불과합니다. 실제 작업은 열팽창과 수축, 압력 서지, 진동이 특징입니다. 이러한 주기적 응력은 안정적인 플랜지 씰의 주요 적입니다. 비석면 시트와 같은 전통적인 평면 개스킷은 초기 볼트 하중 하에서 영구적인 "고정"을 취할 수 있습니다. 이는 시간이 지남에 따라 탄력성과 탄력성을 잃는다는 것을 의미합니다. 플랜지에 열 주기가 발생하면 팽창으로 인해 개스킷이 더욱 압축될 수 있으며 냉각되면 개스킷이 튀어 나와 적절한 밀봉 압력을 유지할 수 없습니다. 볼트 하중의 손실로 인해 누출이 발생합니다. 골판지 금속 개스킷은 근본적으로 다릅니다. 그 핵심은 일련의 스프링 역할을 하는 얇고 주름진 금속 프로파일입니다. 압축해도 같은 방식으로 소성적으로 파손되지 않습니다. 상당한 탄성 에너지를 유지합니다.
이를 시각화하기 위해 평평한 판지와 골판지 상자의 차이점을 상상해 보십시오. 평평한 시트는 쉽게 접히고 주름이 져 강도가 약해집니다. 그러나 골판지 상자는 단단하고 튀어 나올 수 있습니다. 개스킷에도 동일한 원리가 적용됩니다. 골판지 금속 개스킷의 골판 프로파일은 높은 수준의 유연성과 회복성을 제공합니다. 유럽의 선도적인 씰링 연구소의 최근 연구에서는 다양한 개스킷 유형의 "크리프 완화"를 측정했습니다. 크리프 완화는 시간이 지남에 따라 볼트에 가해지는 응력의 손실입니다. 300°C에서 1,000시간 후에 표준 압축 섬유 개스킷은 초기 응력의 60% 이상을 잃었습니다. 유연한 흑연 개스킷은 약 35% 손실되었습니다. 반면에 당사의 골판지 금속 개스킷은 초기 응력의 15% 미만 손실을 입혔습니다. 이러한 탁월한 볼트 하중 유지는 시스템이 심각한 열 및 압력 주기를 겪는 경우에도 플랜지가 더 오랫동안 밀봉된 상태를 유지한다는 것을 의미합니다.
이러한 탄력성은 단순히 밀봉에만 국한되는 것이 아닙니다. 그것은 또한 안전과 비용에 관한 것입니다. 많은 공정에서 작은 누출을 감지하는 것은 어려울 수 있으며 값비싼 가스 감지 장비가 필요합니다. 누출이 감지되면 개스킷을 다시 조이거나 교체하기 위해 공장을 폐쇄해야 하는 경우가 많습니다. 화학 공장의 경우 폐쇄로 인해 생산 손실로 인해 시간당 수만 달러의 비용이 발생할 수 있습니다. 골판지 금속 개스킷은 장기적으로 밀봉을 유지함으로써 비용이 많이 들고 파괴적인 개입의 빈도를 줄입니다. 주름진 코어의 "스프링백" 특성은 개스킷이 플랜지 사이의 차등적 움직임을 수용할 수 있도록 하여 씰을 보호하고 비산 배출을 방지합니다. 이러한 신뢰성은 유지 관리 관리자가 가장 중요하고 까다로운 응용 분야에 골판지 금속 개스킷을 점점 더 많이 지정하는 핵심 이유입니다.
화학 처리에서 가장 어려운 씰링 시나리오 중 하나는 대구경, 저압 플랜지입니다. 저장탱크 맨웨이, 대구경 덕트, 열교환기 커버를 생각해 보세요. 이러한 플랜지는 표면적이 매우 크기 때문에 밀봉하기 어려운 경우가 많지만 플랜지 자체를 왜곡하지 않고 제한된 양의 볼트 힘만 가할 수 있습니다. 또한 이러한 응용 분야의 플랜지 면은 이전 개스킷 변경이나 단순히 구조 크기로 인해 손상되거나 움푹 들어가거나 잘못 정렬되는 경우가 많습니다. 기존의 플랫 개스킷은 씰을 생성하기 위해 매우 높은 표면 압력이 필요하지만, 대형 플랜지에서는 균일한 압력을 달성하는 것이 거의 불가능합니다.
골판지 금속 개스킷 디자인의 천재성이 빛나는 곳입니다. 주름진 패턴은 일련의 고농축 밀봉 라인을 만듭니다. 전체 개스킷 면에 걸쳐 높은 평균 압력을 요구하는 대신 사용 가능한 볼트 부하를 좁은 접촉 영역에 집중시킵니다. 이는 골판지 금속 개스킷이 상대적으로 낮은 볼트 하중에서도 누출 방지 밀봉을 달성할 수 있음을 의미합니다. 표면의 불규칙성을 준수하는 능력은 또 다른 중요한 이점입니다. 주름진 코어는 표면 결함을 압축하고 조정할 수 있는 유연한 다이어프램 역할을 하며, 이는 크고 때로는 뒤틀린 플랜지를 밀봉할 때 필수적입니다. 표준 플랫 개스킷은 비용이 많이 들고 시간이 많이 소요되는 프로세스인 플랜지 표면에 대한 광범위한 수리 없이는 이러한 간격과 결함을 메울 수 없습니다.
이러한 성능상의 이점은 실제 비용 절감으로 직접적으로 이어집니다. 과거에는 대구경 탱크에서 누출이 발생한 경우 탱크를 격리하고 배수한 후 용접공에게 플랜지 면을 수리하도록 하거나 맞춤형 가공 공정을 사용하는 것이 해결책인 경우가 많았습니다. 이를 위해서는 종종 몇 주간의 준비와 상당한 비용이 필요했습니다. 골판지 금속 개스킷을 사용하면 이러한 문제 중 상당수가 개스킷 수준에서 해결됩니다. 우리 공장,Ningbo Kaxite Sealing Materials Co., Ltd., 수 밀리바의 낮은 압력 및 진공 조건에 대해 직경이 최대 수 미터에 달하는 골판지 금속 개스킷을 생산합니다. 낮은 볼트 하중에서도 안정적인 밀봉을 제공하는 개스킷의 능력과 표면 결함에 대한 내성이 결합되어 이러한 문제가 있는 대규모 응용 분야에 적합한 솔루션이 됩니다. 이 기능을 통해 공장은 비용이 많이 드는 가동 중지 시간과 플랜지 수리를 방지하고 운영을 유지하며 유지 관리 예산을 줄일 수 있습니다.
특정 화학 처리 응용 분야에 적합한 골판지 금속 개스킷을 선택하려면 작동 조건과 개스킷의 기술 사양을 명확하게 이해해야 합니다. 불일치로 인해 조기 고장, 누출 및 잠재적인 위험이 발생할 수 있습니다. 아래 표는 표준 범위의 골판지 금속 개스킷에 대한 자세한 사양 가이드를 제공하며 각 매개변수의 엔지니어링 근거를 강조합니다. 그러나 복잡한 응용 분야의 경우 당사는 귀하의 플랜지에 완벽하게 맞는 개스킷을 설계하기 위한 완전한 맞춤형 엔지니어링 서비스를 제공합니다.
| 매개변수 | 표준사양 | 엔지니어링 이론적 근거 및 애플리케이션 영향 |
| 핵심 소재 | SS304, SS316, SS316L, 티타늄 | 내식성과 온도 성능을 결정합니다. SS316L은 대부분의 화학 서비스에 일반적입니다. 심각한 부식 및 고온 저항을 위한 티타늄. |
| 코어 두께(mm) | 0.20 - 0.40 | 두꺼운 코어(0.30-0.40mm)는 더 큰 탄력성을 제공하며 저압, 대구경 플랜지에 선호됩니다. 더 얇은 코어(0.20mm)는 최소한의 이완이 필요한 고압 시스템용입니다. |
| 주름 피치(mm) | 2.5 - 4.0 | 피치는 주름 피크 사이의 거리입니다. 더 좁은 피치(2.5mm)는 더 많은 씰링 라인을 생성하여 낮은 볼트 하중 적용에 더 적합합니다. 더 넓은 피치(4.0mm)는 고압 응용 분야에 적합합니다. |
| 주름 높이(mm) | 0.8 - 1.5 | 압축성과 스프링백을 결정합니다. 높이가 높을수록 플랜지 이동이 더 많아지고 표면 적합성이 향상됩니다. |
| 씰링 요소 재질 | 유연한 흑연, PTFE, 운모 | 유연한 흑연이 가장 일반적이며 뛰어난 온도 및 내화학성을 제공합니다. PTFE는 저온에서 공격적인 화학물질을 위한 것입니다. 운모는 초고온용입니다. |
| 씰링 요소 밀도(g/cm3) | 1.0~1.2(흑연) | 밀도가 높을수록 다공성과 크리프가 감소하지만 압축이 더 어려워질 수 있습니다. 표준 밀도는 좋은 균형입니다. |
| 최대 설계 온도(°C) | 최대 650°C(운모 포함) | 이것이 임계 한계입니다. 이를 초과하면 코어 또는 밀봉 요소의 품질이 저하되어 밀봉이 실패할 수 있습니다. |
| 최대 설계 압력(bar) | 최대 250bar | 최소 볼트 하중과 필요한 개스킷 강도를 결정합니다. 압력이 높을수록 코어가 더 두껍거나 더 강해야 합니다. |
| 권장 개스킷 응력(N/mm²) | 50 - 150 | 이는 밀봉을 달성하는 데 필요한 압축 응력입니다. 너무 낮으면 플랜지가 누출됩니다. 너무 높으면 개스킷이나 플랜지가 손상될 수 있습니다. |
| 누출율(ASTM F37) | < 0.001mL/분 | 이는 비산 배출을 방지하는 개스킷의 능력을 나타내는 밀봉 성능 지표입니다. |
골판지 금속 개스킷을 선택할 때 중요한 것은 단지 개별 재료 사양이 아닙니다. 개스킷과 플랜지 사이의 상호 작용을 이해하는 것입니다. 볼트 하중은 개스킷을 압축하고 필요한 밀봉 응력을 생성하기에 충분해야 하지만 코어가 부서질 정도로 높으면 안 됩니다. 플랜지 표면 마감과 평행도도 중요한 역할을 합니다. 최적의 밀봉을 위해 플랜지 표면 마감을 Ra 3.2~6.3μm로 권장합니다. Kaxite의 기술 팀은 고급 유한 요소 분석(FEA)을 사용하여 특정 볼트 하중 및 압력 하에서 개스킷의 동작을 시뮬레이션합니다. 이를 통해 최적의 개스킷 설계와 제어된 토크 절차를 권장하여 가장 엄격한 배출 표준을 충족하는 안정적이고 누출 없는 연결을 보장할 수 있습니다.
화학 산업은 순한 탄화수소부터 공격적인 산, 부식제, 용매에 이르기까지 모든 것을 다루며 믿을 수 없을 정도로 다양합니다. 모든 화학적 환경을 견딜 수 있는 단일 "범용" 개스킷은 없습니다. 골판지 금속 개스킷의 진정한 강점은 맞춤화 가능성에 있습니다. 코어 금속과 표면 재료(또는 밀봉 요소)를 신중하게 선택함으로써 개스킷을 특정 매체 및 작동 조건에 맞게 정밀하게 설계할 수 있습니다. 이러한 유연성으로 인해 구성 옵션 범위가 더 제한적인 표준 나선형 상처 개스킷에 비해 점점 더 지정되고 있습니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 화학, 석유화학 및 제약 산업의 까다로운 요구 사항을 충족하기 위해 다양한 재료 조합으로 골판지 금속 개스킷을 생산합니다.
코어 금속은 구조적 강도와 탄력성을 제공합니다. 일반 화학 서비스의 경우 SS316L은 광범위한 매체 및 작동 온도에 대한 우수한 저항성을 제공하는 다목적 선택입니다. 염화물이나 산이 포함된 부식성 환경의 경우 Hastelloy C276 또는 Inconel 625와 같은 고급 합금이 권장됩니다. 정유로와 같은 극고온 응용 분야의 경우 티타늄 또는 니켈 기반 합금이 사용됩니다. 우리 공장에서는 이러한 특수 금속의 포괄적인 재고를 유지하여 신속한 제조가 가능합니다. 밀봉 요소의 선택도 마찬가지로 중요합니다. 가장 일반적인 선택은 뛰어난 내열성(최대 650°C)과 대부분의 탄화수소 및 증기와의 화학적 호환성을 제공하는 유연한 흑연입니다. 그러나 흑연은 산화되어 밀봉 특성을 잃을 수 있으므로 산화성이 높은 산에는 적합하지 않습니다. 이러한 경우, 우리는 화학적으로 불활성인 PTFE 또는 변형된 형태의 외장재를 사용합니다.
또한 "이중 밀봉 레이어" 구조와 같은 혁신적인 디자인도 제공합니다. 여기에는 두 가지 다른 밀봉 요소(예: 기본 밀봉을 위한 흑연 내부 레이어와 흑연을 공격하는 매체로부터 보호하기 위한 PTFE 외부 링)를 사용하는 것이 포함됩니다. 또 다른 고급 디자인은 내부 및 외부 지지 링이 포함되어 있다는 것입니다. 내부 링은 압력 하에서 개스킷이 안쪽으로 무너지는 것을 방지하고(특히 고압에서 중요) 외부 링은 부식 방지 기능을 제공하고 센터링을 돕습니다. 이러한 수준의 맞춤화로 인해 골판지 금속 개스킷이 안전이 중요하고 가치가 높은 응용 분야의 표준이 되고 있습니다. 적절한 사례: 한 주요 제약 제조업체는 표준 개스킷에서 추출 가능한 물질로 인해 고순도 물 루프의 오염 문제로 어려움을 겪고 있었습니다. 우리 공장에서는 모든 추출 가능 물질을 제거하여 순수하고 깨끗한 씰을 제공하는 SS316L 코어와 견고한 PTFE 표면을 갖춘 골판지 금속 개스킷을 설계했습니다. 이러한 종류의 맞춤형 솔루션은 골판지 금속 개스킷의 유연한 설계 플랫폼을 통해서만 가능합니다.
질문 1: 성능 측면에서 주름진 금속 개스킷은 나선형 상처 개스킷과 어떻게 다릅니까?
답변: 주요 차이점은 핵심 설계에 있습니다. 나선형으로 감긴 개스킷은 필러가 포함된 나선형으로 감겨진 V자형 금속 스트립을 사용합니다. 이 제품은 다양한 응용 분야에 탁월하지만 필러가 손상된 경우 "폭발"하는 경향이 있습니다. 골판지 금속 개스킷은 견고하고 연속적인 골판지 금속 코어를 사용하여 더욱 견고하고 견고한 구조를 제공합니다. 이 디자인은 뛰어난 파열 저항성을 제공하고 심각한 열 순환에 대한 탄력성을 더 높여줍니다. 나선형 상처 개스킷은 범용 선택으로 적합하지만 골판지 금속 개스킷은 일반적으로 저압, 대구경 플랜지 및 플랜지 표면 손상이나 오정렬이 문제가 되는 응용 분야에 선호됩니다.
질문 2: 표면 마감이 매우 거친 플랜지에 골판지 금속 개스킷을 사용할 수 있습니까?
답변: 예, 이것이 주요 장점 중 하나입니다. 주름진 프로파일은 표면의 불규칙성을 압축하고 준수할 수 있는 일련의 유연한 스프링 역할을 합니다. 부드러운 밀봉 요소(흑연 또는 PTFE)가 미세한 틈을 채워 밀봉을 생성합니다. 따라서 재포장 비용을 들이지 않고도 오래되고 부식된 플랜지를 수리하는 데 이상적입니다. 그러나 최적의 밀봉을 달성하려면 항상 합리적으로 부드럽고 평평한 플랜지 면을 권장합니다. 매우 거친 플랜지의 경우 더 두꺼운 밀봉 요소나 더 높은 밀도의 표면이 필요할 수 있습니다. 우리 기술팀은 귀하의 특정 조건에 가장 적합한 솔루션을 조언해 드릴 수 있습니다.
질문 3: 골판지 금속 개스킷을 볼트로 체결할 때 어떤 토크를 사용해야 합니까?
답변: 단일 토크 값은 없습니다. 개스킷 크기, 볼트 크기, 플랜지 등급 및 개스킷 재질에 따라 다릅니다. 목표는 코어를 손상시키지 않고 권장 가스켓 응력(일반적으로 골판지 금속 가스켓의 경우 50-150 N/mm²)을 달성하는 것입니다. 당사는 당사가 공급하는 모든 개스킷에 대해 귀하의 특정 플랜지 설계를 기반으로 계산된 상세한 토크 절차를 제공합니다. 이 절차에서는 토크(ft-lbs 또는 Nm), 조임 순서 및 통과 횟수를 지정합니다. 누출 없는 밀봉을 달성하고 손상을 방지하려면 이 절차를 따르는 것이 중요합니다. 권장 토크를 절대 초과하지 마십시오.
질문 4: 골판지 금속 개스킷은 진공 서비스에 적합합니까?
답변: 그렇습니다. 물론입니다. 골판지 금속 개스킷은 고진공을 포함한 진공 응용 분야에 탁월합니다. 견고한 코어는 일부 부드러운 시트 개스킷과 달리 플랜지 틈으로 들어가는 것을 방지합니다. 주름진 디자인은 음압에서도 확실한 밀봉을 제공합니다. 내부 붕괴를 방지하기 위한 내부 지지 링과 가스 방출을 최소화하기 위한 고밀도 밀봉 요소를 갖춘 설계를 권장합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 당사 공장은 제약 및 반도체 산업을 포함한 다양한 진공 응용 분야에 골판지 금속 개스킷을 공급해 왔습니다.
질문 5: 설치 전 무결성을 보장하기 위해 골판지 금속 개스킷을 어떻게 보관합니까?
답변: 골판지 금속 개스킷은 깨끗하고 건조하며 서늘한 환경에 보관해야 합니다. 습기, 먼지, 극한의 온도로부터 보호되어야 합니다. 녹이나 오염을 방지하려면 설치 전까지 원래 포장(종종 제습기가 포함된 밀봉된 비닐 봉지)을 그대로 유지해야 합니다. 뒤틀림을 방지하기 위해 평평하게 보관해야 하며, 그 위에 다른 무거운 물건을 쌓아두지 마십시오. 우리 공장에서는 개스킷이 완벽한 상태로 현장에 도착할 수 있도록 각 배송마다 자세한 보관 지침을 제공합니다.
가장 가혹한 열 및 압력 사이클을 견디는 것부터 문제가 있는 대구경 플랜지를 밀봉하고 비교할 수 없는 재료 유연성을 제공하는 것까지 골판지 금속 개스킷은 현대 화학 처리 산업을 위한 탁월한 밀봉 솔루션임이 입증되었습니다. 고유한 엔지니어링은 기존 개스킷 대안이 따라올 수 없는 수준의 신뢰성, 안전성 및 비용 효율성을 제공합니다. 유지보수 엔지니어와 공장 관리자에게 이는 누출 없는 장기 운영에 대한 적극적인 투자를 의미합니다.
플랜트의 씰링 성능을 업그레이드할 준비가 되셨습니까?지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.특정 애플리케이션에 대해 논의합니다. 숙련된 엔지니어로 구성된 당사 팀은 귀하와 협력하여 가장 중요한 플랜지 연결을 위한 최적의 설계 및 재료 조합을 선택합니다. 당사는 유지보수 직원을 위한 무료 기술 상담, 개스킷 설계 권장 사항 및 현장 교육을 제공합니다.지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 무료 기술 상담을 요청하고 골판지 금속 개스킷의 안정적인 밀봉으로 플랜트의 무결성을 확보하세요.
