공차가 미크론 단위로 측정되고 작동 조건이 종종 고압, 극한의 온도 및 공격적인 매체를 포함하는 정밀 기계에서 겸손한 개스킷은 신뢰성과 안전성을 보장하는 데 중요한 역할을 합니다. 어닐링 구리 개스킷은 고무, 섬유 또는 스테인리스강 대체품과 비교할 수 없는 연성, 열 전도성 및 내식성의 고유한 조합을 제공하기 때문에 씰링 솔루션 중에서 두각을 나타냅니다. 가열과 서냉을 제어하는 어닐링 공정은 구리를 연화시켜 연성을 높입니다. 이는 플랜지 사이에서 압축될 때 어닐링된 구리 가스켓이 미세한 표면 불규칙성으로 흘러 들어가 과도한 볼트 토크 없이도 완벽한 금속 간 밀봉을 생성한다는 것을 의미합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에 있는 당사 공장은 항공우주에서 유압 시스템에 이르는 다양한 산업에 사용되는 천만 개 이상의 구리 가스켓을 생산했으며, 어닐링 단계가 단순한 구리 링을 정밀 밀봉 부품으로 변환하는 단계라는 사실을 지속적으로 확인하고 있습니다. 이 기사에서는 이러한 장점 뒤에 숨은 과학을 설명하고 엔지니어가 해당 응용 분야에 가장 적합한 구리 개스킷을 선택하는 데 도움이 되는 데이터를 제공합니다.
기본적인 밀봉 기능을 넘어 어닐링구리 개스킷기계 성능 및 유지 관리 비용에 직접적인 영향을 미치는 뚜렷한 운영상의 이점을 제공합니다. 탁월한 열전도율은 조인트 인터페이스에서 열을 분산시켜 열 변형을 줄이고 플랜지 수명을 연장하는 데 도움이 됩니다. 극저온 및 고온 환경(-250°C ~ +500°C)에서 구리는 탄성과 밀봉력을 유지하는 반면 탄성 중합체 개스킷은 부서지기 쉽거나 분해됩니다. 또한, 어닐링된 구리 개스킷의 재사용성(종종 다시 어닐링하고 여러 번 재사용할 수 있음)으로 인해 예비 부품 재고와 가동 중지 시간이 크게 줄어듭니다. 이 포괄적인 가이드에서는 어닐링된 구리 가스켓을 정밀 기계 설계자가 선호하는 선택으로 만드는 야금학적 원리, 성능 매개변수 및 실제 응용 분야를 살펴보겠습니다. 또한 어닐링이 단순한 가공 단계가 아니라 성능 향상제인 이유를 보여주기 위해 공장의 품질 관리 프로세스와 Ningbo Kaxite Sealing Materials Co., Ltd.의 실제 사례 연구에서 얻은 통찰력을 공유할 것입니다.
구리는 가공되지 않은 상태 또는 냉간 가공된 상태에서 상대적으로 단단하고 탄력이 있습니다. 개스킷으로 사용될 때 이 경도는 플랜지 표면 결함에 부합하여 누출 경로가 발생하는 것을 방지합니다. 어닐링은 구리의 입자 구조를 재결정화하여 내부 응력을 제거하고 경도를 약 90HV에서 45HV(비커스 경도)까지 낮추는 열처리 공정입니다. 이러한 연화를 통해 구리 가스켓은 압축, 충진 스크래치, 도구 자국 및 플랜지 표면의 물결 모양에 따라 소성 변형됩니다. 그 결과 낮은 볼트 하중에서도 누출 방지 밀봉이 이루어지며, 이는 플랜지 뒤틀림과 볼트 피로의 위험을 줄여줍니다. 우리 공장에서는 동일한 밀봉 성능을 달성하기 위해 어닐링된 구리 가스켓이 절반 경질 구리 가스켓보다 조임력이 40% 더 적게 필요하다는 것을 측정했습니다. 따라서 과도한 토크로 인해 베어링이 잘못 정렬되거나 하우징이 손상될 수 있는 정밀 기계에 이상적입니다.
어닐링 중 야금학적 변화는 성능에 매우 중요합니다.
최근 당사 공장에서 실시한 테스트에서 우리는 350bar에서 작동하는 고압 유압 매니폴드의 어닐링된 구리 가스켓과 어닐링되지 않은 구리 가스켓을 비교했습니다. 어닐링되지 않은 개스킷은 200번의 압력 주기 후에 누출이 시작되었지만 어닐링된 구리 개스킷은 5,000번 이상 주기 동안 누출 없이 유지되었습니다. 또한 어닐링 공정은 크리프 완화(지속적인 고온에서 밀봉력이 점차적으로 손실되는 현상)에 대한 개스킷의 저항성을 향상시킵니다. 당사의 데이터에 따르면 어닐링된 구리 개스킷은 400°C에서 1,000시간 후에도 초기 밀봉력의 92%를 유지하는 반면, 어닐링되지 않은 변형 제품은 68%만 유지됩니다. 이로 인해 어닐링된 구리는 터보차저 하우징, 사출 성형 장비, 절대적인 밀봉 무결성이 타협할 수 없는 반도체 진공 챔버와 같은 정밀 기계에 대해 유일하게 실행 가능한 선택이 됩니다.
더욱이, 어닐링은 "일률적인" 공정이 아닙니다. Kaxite의 당사 공장은 가스켓 두께와 직경을 기준으로 어닐링 온도와 유지 시간을 맞춤화합니다. 얇은 개스킷(0.5mm)의 경우 강도를 저하시킬 수 있는 과도한 입자 성장을 방지하기 위해 더 짧은 주기를 사용합니다. 두꺼운 개스킷(3mm 이상)의 경우 전체 단면에 걸쳐 완전한 재결정화를 보장하기 위해 담그는 시간을 연장합니다. 이러한 맞춤형 접근 방식은 우리가 생산하는 모든 구리 가스켓이 의도된 용도에 맞는 최적의 부드러움과 탄력성을 갖도록 보장합니다. 요약하자면, 어닐링은 정밀 밀봉 재료로서 구리의 잠재력을 발휘하여 구리를 단순한 금속 링에서 작동 환경에 적응하는 역동적이고 순응적인 장벽으로 변형시키는 열쇠입니다.
많은 정밀 기계 응용 분야에서 개스킷은 단순한 씰이 아니라 열 및 전기 경로이기도 합니다. 구리는 약 401W/m·K로 순수 금속 중에서 두 번째로 높은 열전도율(은 다음)을 가지며, 전기 전도율은 58MS/m(100% IACS)입니다. 어닐링 공정에서는 결정립계 산란 증가로 인해 이러한 값이 약 3~5% 감소하지만 전체 전도성은 스테인레스강(16W/m·K) 또는 알루미늄(237W/m·K)보다 훨씬 우수합니다. 이러한 열전도율 덕분에 어닐링된 구리 개스킷은 방열판 역할을 하여 실린더 헤드, 베어링 또는 전기 단자와 같은 중요한 부품에서 열을 방출할 수 있습니다. 예를 들어, 정밀 기어박스에서 하우징과 커버 사이의 구리 개스킷은 마찰열을 분산시켜 오일 점도를 유지하고 기어 정렬 불량을 유발할 수 있는 열팽창 불일치를 방지하는 데 도움이 됩니다.
단련된 구리 개스킷의 열적 및 전기적 특성의 구체적인 장점:
실제 사례에는 구리 개스킷이 레이저 헤드 주변의 냉각수 회로를 밀봉하는 고출력 레이저 절단 기계가 포함됩니다. 개스킷은 냉각수 누출을 방지할 뿐만 아니라 레이저 다이오드 어레이에서 열을 방출합니다. 어닐링된 구리 개스킷을 사용하면 흑연 개스킷에 비해 냉각 효율이 8% 향상되어 레이저가 열 차단 없이 더 높은 전력 수준에서 작동할 수 있습니다. 또 다른 사례는 전기 자동차 배터리 팩 인클로저에서 구리 개스킷을 사용하여 냉각판을 밀봉하는 동시에 셀 밸런싱 전류에 대한 낮은 저항 경로를 제공하는 것입니다. 당사 공장에서는 연동의 밀봉성을 유지하면서 전기 전도성을 높이는 특수 표면 처리(주석 도금)를 개발했습니다.
밀봉과 전기 절연이 모두 필요한 응용 분야의 경우 당사의 구리 가스켓은 한쪽 면이 얇은 PTFE 또는 운모 층으로 코팅되어 열 전달을 허용하면서 최대 5kV의 절연 강도를 제공할 수 있습니다. 이 하이브리드 설계는 깨끗한 진공 밀봉과 열 관리가 모두 중요한 반도체 공정 장비에 사용됩니다. 이 모든 경우에 열처리된 구리의 고유 전도성은 단순한 밀봉 이상의 기능적 가치를 더해 시스템 설계를 단순화하는 다기능 구성 요소가 됩니다. ~에Ningbo Kaxite Sealing Materials Co., Ltd., 우리는 구리 개스킷의 모든 배치에 대해 맞춤형 전도도 테스트를 제공하여 전기 및 열 성능이 귀하의 사양을 충족하는지 확인하는 인증서를 제공합니다.
Ningbo Kaxite Sealing Materials Co., Ltd.는 다양한 크기, 두께 및 맞춤형 형상으로 어닐링된 구리 가스켓을 제조합니다. 아래 표에는 대부분의 정밀 기계 응용 분야를 포괄하는 표준 범위의 주요 매개변수가 나열되어 있습니다. 우리 공장에서는 공차가 +/- 0.05mm만큼 엄격한 비원형 모양(타원형, 직사각형 및 복잡한 프로파일)도 생산할 수 있습니다. 모든 개스킷은 과도한 산화를 방지하고 일관된 경도를 달성하기 위해 보호 분위기에서 어닐링됩니다.
| 매개변수 | 값/범위 | 메모 |

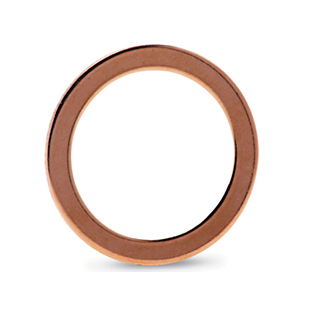

| 재료 등급 | C11000(CDA 110), C10100(무산소 고전도성) | 진공 및 극저온 응용 분야에 사용 가능한 OFHC |
| 두께 범위 | 0.5mm ~ 6.0mm | 요청 시 최대 10mm까지 맞춤형 두께 제공 가능 |
| 외경 범위 | 6mm ~ 1,200mm | 파이프 플랜지의 경우 더 큰 직경 가능 |
| 어닐링 후 경도(HV) | 45~50HV(비커스) | 배치당 +/- 3 HV 내에서 제어됨 |
| 표면 거칠기(Ra) | 0.4μm ~ 1.6μm | 플랜지 마감을 기준으로 지정 |
| 어닐링 온도 | 550°C - 650°C(진공 또는 질소 분위기) | 담그는 시간: 두께에 따라 30~90분 |
| 평탄도 공차 | 직경 100mm당 0.02mm | 균일한 압축 보장 |
| 최대 작동 온도 | 500°C(연속), 700°C(단기) | 산화는 350°C 이상에서 시작되지만 밀봉 상태는 유지됩니다. |
| 최대 작동 압력 | 최대 1,200bar(적절한 플랜지 설계 시) | 두께와 볼트 하중에 따라 다름 |
표준 사양 외에도 구리 개스킷에 대한 몇 가지 선택적 개선 사항을 제공합니다. 고진공 응용 분야(최저 10^-9mbar)의 경우 가스 방출을 최소화하는 특수 진공 어닐링 공정을 제공합니다. 부식성 환경의 경우, 어닐링된 구리의 부드러움을 유지하면서 갈바닉 부식을 방지하는 은 또는 주석 도금을 적용할 수 있습니다. 또한 당사 공장에서는 광학 비교기 및 좌표 측정기(CMM)를 사용하여 육안 검사 및 치수 검사를 100% 수행합니다. 구리 개스킷의 각 배치에는 화학적 조성(광학 방출 분광법으로 확인), 경도 값 및 배치 샘플에 대한 누출 테스트 보고서가 포함된 재료 테스트 인증서가 함께 제공됩니다.
품질 보증 측면에서 우리 공장은 ISO 9001 및 ISO 14001 표준을 따르며 파열 압력, 파쇄 저항 및 열 순환에 대한 자체 테스트 장비를 갖추고 있습니다. 중요한 정밀 기계 응용 분야의 경우 헬륨 누출 테스트(최대 감도 10^-10 Pa·m3/s)를 수행하여 배송 전에 밀봉 무결성을 확인할 수 있습니다. 이러한 세부 수준은 Ningbo Kaxite Sealing Materials Co., Ltd.의 모든 구리 가스켓이 정밀 엔지니어링의 엄격한 요구 사항을 충족하도록 보장합니다. 또한 빠른 배송을 위해 표준 크기의 재고를 유지하고 있으며 맞춤 주문은 일반적으로 영업일 기준 5~7일 이내에 생산됩니다.
정밀 기계의 유지보수 비용은 누출로 인한 예상치 못한 가동 중지 시간으로 인해 결정되는 경우가 많습니다. 어닐링 구리 개스킷은 우수한 밀봉 성능, 재사용성 및 광범위한 유체와의 호환성을 제공하여 이 문제를 직접적으로 해결합니다. 시간이 지남에 따라 성능이 저하되고 빈번한 교체가 필요한 탄성 개스킷과 달리, 적절하게 선택된 구리 개스킷은 올바르게 설치될 경우 장비 수명 동안 지속될 수 있습니다. 우리 공장에서는 흑연에서 어닐링된 구리 가스켓으로 전환하여 고압 유압 시스템의 유지 관리 간격을 6개월에서 3년 이상으로 연장한 사례를 문서화했습니다. 이러한 가동 중지 시간 감소는 상당한 비용 절감으로 이어지며, 특히 1시간만 중단해도 수천 달러의 비용이 발생할 수 있는 자동화된 생산 라인에서는 더욱 그렇습니다.
단련된 구리 개스킷이 총 소유 비용을 줄이는 구체적인 방법은 다음과 같습니다.
유지보수 비용 절감을 정량화하기 위해 우리는 섬유 개스킷을 사용하는 12개의 유압 실린더 헤드가 있는 정밀 사출 성형기를 분석했습니다. 섬유 개스킷은 경화 및 균열로 인해 4개월마다 교체해야 했으며, 매번 부품 비용이 $1,200, 작업 시간이 8시간이 소요되었습니다(연간 총 $3,600). 어닐링된 구리 가스켓으로 전환한 후 동일한 기계는 가스켓 관련 누출 없이 18개월 동안 작동되었습니다. 18개월 후에 구리 개스킷을 교체하더라도(예방 조치) 연간 비용은 $400로 감소하여 기계당 $3,200가 절약되었습니다. 20개의 기계가 있는 공장의 경우 이는 연간 $64,000의 절감 효과를 나타냅니다.
또한, 구리 가스켓은 순환 경제에 기여합니다. 우리 공장에서는 고객으로부터 사용한 구리 가스켓을 수집하고 구리를 재활용하여 재료 낭비를 줄입니다. 정밀 기계 제조업체의 경우 여러 응용 분야에 대해 단일 개스킷 재료를 표준화할 수 있으므로 조달 및 보관이 단순화됩니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 토크 사양, 재어닐링 지침, 구리 개스킷 검사 기준이 포함된 상세한 유지 관리 가이드를 제공하여 고객이 서비스 수명을 극대화할 수 있도록 돕습니다. 요약하면, 단련된 구리 개스킷에 대한 투자는 유지 관리 빈도 감소, 예비 부품 비용 절감 및 기계 가용성 향상을 통해 신속하게 회수되므로 정밀 기계를 위한 경제적으로 탁월한 선택이 됩니다.
질문 1: 밀봉 성능 측면에서 어닐링 구리 가스켓과 일반 구리 가스켓의 차이점은 무엇입니까?
답변: 주요 차이점은 연성 및 압축성 수준입니다. 일반(어닐링되지 않은) 구리 개스킷은 제조 과정에서 가공 경화되어 80-100HV의 경도를 얻습니다. 이러한 경도는 플랜지 표면의 불규칙성을 준수하는 능력을 제한하므로 밀봉을 달성하기 위해 매우 높은 볼트 하중이 필요합니다. 대조적으로, 어닐링된 구리 가스켓은 경도가 45-50HV이므로 유연성이 뛰어납니다. 압축되면 미세한 홈과 스크래치로 흘러 들어가 어닐링되지 않은 구리에 필요한 볼트 하중의 약 60%에서 누출 방지 밀봉이 생성됩니다. 또한, 연질 입자 구조가 응력 완화를 감소시키기 때문에 어닐링된 개스킷은 오랜 기간 동안 밀봉력을 유지합니다. 우리 공장의 테스트에 따르면 어닐링된 구리 가스켓은 주기적인 압력 응용 분야에서 어닐링되지 않은 구리보다 3~5배 더 높은 밀봉 신뢰성을 제공하는 것으로 나타났습니다.
질문 2: 어닐링된 구리 가스켓을 고진공 환경에서 가스 방출 문제 없이 사용할 수 있습니까?
답변: 예, 올바르게 제조된 경우에만 가능합니다. 구리는 본질적으로 증기압이 낮으며, 당사 공장에서는 흡착된 가스와 유기 오염물질을 제거하는 특수 진공 어닐링 공정을 사용합니다. 구리 개스킷은 습기 흡수를 방지하기 위해 밀봉된 포장에 보관됩니다. 10^-10mbar까지의 초고진공(UHV) 시스템의 경우 연속 진공로에서 550°C에서 60분 동안 어닐링된 무산소 고전도(OFHC) 구리를 사용하는 것이 좋습니다. 이 공정은 가스 방출 속도를 10^-9 Pa·m3/(s·cm2) 미만으로 줄입니다. 우리는 단일 누출만으로도 전체 공정이 손상될 수 있는 입자 가속기 및 반도체 증착 챔버용으로 어닐링된 구리 가스켓을 공급해 왔으며 고객은 가스켓 교체 없이 수년간 성공적인 작동을 보고했습니다.
질문 3: 재어닐링 후 어닐링된 구리 개스킷을 몇 번이나 재사용할 수 있습니까?
답변: 일반적으로 구리 개스킷은 압축으로 인해 원래 두께가 10% 이상 감소하지 않고 표면에 깊은 흠집이나 부식이 없는 경우 다시 어닐링하고 2~3회 재사용할 수 있습니다. 재어닐링 공정에는 가스켓을 비산화 분위기에서 20~30분 동안(두께에 따라) 500~600°C로 가열한 후 천천히 냉각하는 과정이 포함됩니다. 우리 공장에서는 매번 재사용한 후 개스킷 두께를 등거리 4개 지점에서 측정할 것을 권장합니다. 최소 두께가 원래 두께의 90% 미만인 경우 개스킷을 교체해야 합니다. 또한 사내 로가 없는 고객을 위해 재소둔 서비스도 제공하고 있습니다. 구리 가스켓을 재사용하면 연간 가스켓 비용을 최대 60%까지 줄일 수 있어 대규모 작업에 매우 경제적입니다.
질문 4: 어닐링된 구리 가스켓으로 최적의 밀봉을 위해 플랜지에 어떤 표면 마감이 권장됩니까?
답변: 어닐링된 구리 개스킷의 경우 플랜지 표면 마감 Ra 1.6 µm ~ 3.2 µm(63 ~ 125 마이크로인치)이 최적입니다. 이 범위는 연성 구리가 잡을 수 있는 기계적 키를 제공할 만큼 충분히 거칠지만 접착이나 분해가 어려울 수 있는 과도한 침투를 방지할 만큼 충분히 부드럽습니다. Ra 0.8 µm보다 부드러운 플랜지 마감은 실제로 덜 효과적입니다. 구리의 표면 거칠기가 "물려질" 만큼 충분하지 않아 잠재적으로 압력 하에서 크리프가 발생할 수 있기 때문입니다. 우리 공장에서는 환형 홈이 구리와 결합하여 효과적인 미로 밀봉을 생성하므로 단방향 광택보다는 동심 나선형 또는 원형 연마 마감을 권장합니다. 우리는 고객에게 표면 마감 게이지를 제공하고 신규 설치를 위한 플랜지 준비에 대한 컨설팅을 제공합니다.
질문 5: 정밀 기계용 어닐링된 구리 가스켓의 올바른 두께를 어떻게 결정합니까?
답변: 올바른 두께는 플랜지 강성, 볼트 간격 및 필요한 압착 정도의 세 가지 요소에 따라 달라집니다. 일반적으로 가스켓 두께는 플랜지 폭의 0.2~0.5배가 되어야 합니다. 정밀 기계의 경우 충분한 재료 흐름을 위해 최소 두께 0.8mm를 권장합니다. 필요한 분쇄(조임 후 두께 감소)는 일반적으로 원래 두께의 15~25%입니다. 이는 구리에 과도한 응력을 가하지 않고 전체 표면 접촉을 보장하는 양입니다. 우리 공장에서는 단순화된 계산 가이드를 제공합니다. 주어진 볼트 하중에 대해 개스킷 압축은 어닐링된 구리의 항복 강도(약 70MPa)를 초과해서는 안 됩니다. 당사는 맞춤형 플랜지 설계에 대한 압축을 시뮬레이션하는 엔지니어링 소프트웨어를 보유하고 있으며 최적의 두께를 선택하는 데 도움이 되는 무료 상담을 제공합니다. 플랜지 치수 및 작동 압력에 대해 Ningbo Kaxite Sealing Materials Co., Ltd.의 기술 팀에 문의하시면 구체적인 권장 사항을 제공해 드리겠습니다.
정밀 기계에서 어닐링된 구리 개스킷의 장점은 분명합니다. 제어된 부드러움을 통한 우수한 밀봉, 뛰어난 열 및 전기 전도성, 재사용성 및 연장된 서비스 수명을 통한 상당한 비용 절감입니다. 어닐링 공정은 가공 경화된 재료의 구리를 플랜지 결함에 적응하고 극한의 온도를 처리하며 화학적 공격에 저항하는 고도로 순응적인 밀봉 요소로 변환합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장은 일관된 경도, 평탄도 및 표면 품질을 제공하기 위해 어닐링 공정을 완성하여 모든 구리 가스켓이 정밀 엔지니어링 산업의 엄격한 표준을 충족하도록 보장합니다.
누출로 인해 장비 성능이 저하되지 않도록 하십시오.지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.개인화된 개스킷 추천을 위해. 플랜지 치수, 작동 압력, 온도 범위 및 매체를 제공하시면 당사 엔지니어링 팀이 귀하의 응용 분야에 가장 적합한 어닐링 구리 가스켓을 설계해 드립니다. 우리는 완전한 재료 추적성을 갖춘 무료 샘플 키트, 신속한 프로토타이핑 및 배치 생산을 제공합니다. 모든 구리 개스킷에는 품질 인증서와 100% 성능 보증이 함께 제공됩니다.지금 견적을 요청하고 Ningbo Kaxite Sealing Materials Co., Ltd.의 정밀 소둔 구리 가스켓만이 제공할 수 있는 신뢰성을 경험해 보십시오.지금 씰링 표준을 업그레이드하십시오.
