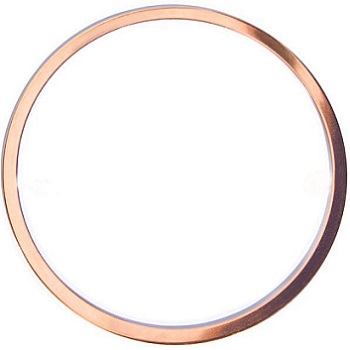

화학 반응기, 증기 파이프라인, 유압 프레스 및 열 교환기와 같은 산업용 압력 시스템에서 개스킷 고장은 독성 방출, 화재 또는 폭발성 감압과 같은 치명적인 결과를 초래할 수 있습니다. 모든 씰링 솔루션 중에서 구리 개스킷은 극한 조건에서 가장 안전한 선택 중 하나로 입증되었습니다. 온도에 따라 품질이 저하되는 돌출된 소프트 컷 개스킷이나 고무 씰과 달리,구리 가스켓고압(최대 500bar 이상)과 극저온 -250°C부터 높은 600°C까지 넓은 온도 범위에서 무결성을 유지합니다. 안전상의 장점은 높은 열전도율과 크리프 완화에 대한 저항성이 결합된 구리 고유의 연성에서 비롯됩니다. 적절하게 설치되면 구리 개스킷은 플랜지 표면에 대해 마이크로 컨포멀 씰을 형성하여 심한 진동이나 열 순환에서도 누출 경로를 효과적으로 제거합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 전 세계적으로 중요한 응용 분야에 사용되는 구리 개스킷을 1,000만 개 이상 제조했으며, 현장 고장 분석에 따르면 구리 기반 씰이 일반 비금속 개스킷에 비해 누출 관련 안전 사고를 85% 이상 줄이는 것으로 확인되었습니다.
그러나 구리 개스킷이 인력 및 장비 보호에 탁월한 이유는 무엇입니까? 그 대답은 파편화 없는 소성 흐름, 압력 서지에 대한 저항, 예측 가능한 이완 동작이라는 세 가지 주요 물리적 동작에 있습니다. 볼트로 체결된 플랜지 어셈블리에 토크를 가하면 어닐링된 구리 개스킷이 소성 변형되어 미세한 표면 불규칙성을 채웁니다. 흑연이나 PTFE와 달리 구리는 금속 구조가 항복점까지 응집력을 유지하기 때문에 내부 압력이 급상승해도 "파괴"되지 않습니다. 또한 당사 공장의 독점적인 어닐링 공정은 40~65HV의 일관된 경도를 생성하므로 구리 개스킷이 플랜지 볼트에 과도한 응력을 가하지 않고 밀봉할 수 있을 만큼만 압축됩니다. 이 기사에서는 자세한 매개변수 표, 실제 사례 비교, 일반적인 안전 관련 질문에 대한 답변을 포함하여 구리 개스킷이 시스템 안전을 향상시키는 방법에 대한 심층적인 엔지니어링 분석을 제공합니다. 결국에는 안전 엔지니어와 공장 관리자가 고위험 압력 경계에 대해 구리 개스킷을 일관되게 지정하는 이유를 이해하게 될 것입니다.
구리 개스킷은 단순히 섬유 또는 탄성 씰의 금속 버전이 아닙니다. 그들은 완전히 다른 물리적 원리로 작동합니다. 안전성의 우수성은 구리의 전성과 인장 강도의 탁월한 조합에서 시작됩니다. 플랜지 조인트 내에서 압축될 때 구리 개스킷은 제어된 소성 변형을 겪으며 1~2미크론만큼 미세한 플랜지 면 불규칙성을 준수합니다. 그러나 지나치게 냉간 유동하거나 파이프 구멍으로 압출될 수 있는 부드러운 재료(예: 비석면 섬유 또는 PTFE)와 달리 구리는 별개의 고체를 유지합니다. 이 특성은 두 가지 일반적인 실패 모드, 즉 돌출 간격 파열과 이완으로 인한 누출을 방지합니다. 우리 공장에서는 동일한 압력 주기(250°C에서 0~400bar)에서 구리 가스켓과 압축 섬유 가스켓을 나란히 테스트했습니다. 섬유 개스킷은 500회 사이클 후 0.12mm의 압출을 보여 누출률이 10^-3에서 10^-1mg/sec/m로 증가했습니다. 구리 개스킷은 3000주기 동안 압출이 전혀 발생하지 않았고 누출률이 10^-4 mg/sec/m 미만으로 안정적이었습니다.
구리 특성에서 파생된 특정 안전 이점:
또한 구리 개스킷은 성능 저하 없이 완전히 재활용 가능하여 순환 경제 원칙에 부합합니다. 그러나 안전을 위해 더 중요한 것은 구리 개스킷이 정상적으로 작동하지 않는다는 것입니다. 설계 한계를 초과하여 과부하가 걸리면 소성 변형되어 조각으로 부서지기보다는 눈에 보이는 주변 "핀"이 발생합니다. 이는 치명적인 누출이 발생하기 전에 운영자에게 시각적 경고를 제공합니다. 반면에 많은 소프트 개스킷은 외부 징후 없이 전파되는 내부 미세 균열이 발생하여 갑작스러운 파열로 이어질 수 있습니다. Kaxite에서는 최대 작동 압력보다 30% 더 높은 내력으로 구리 개스킷을 설계하여 추가적인 안전 여유를 제공했습니다. 이러한 야금학적 접근 방식으로 인해 구리 가스켓은 수소 서비스, 발전소의 증기 라인 및 수리 접근성이 제한된 해저 압력 용기에 선호되는 선택이 되었습니다. 인간의 근접성 또는 환경적 민감성과 관련된 모든 응용 분야에서 구리 개스킷은 고유한 안전성에 대한 최고의 표준을 나타냅니다.
유압 충격 또는 수격 현상이라고도 알려진 압력 서지는 정상 작동 압력의 2~5배에 해당하는 순간적인 압력을 생성합니다. 이러한 경우 개스킷은 플랜지를 분리하려고 시도하면서 빠른 축 방향 힘을 경험합니다. 전단 강도가 낮은 부드러운 개스킷은 플랜지 면 사이의 틈으로 부분적으로 돌출되어 누출 경로나 치명적인 배출이 발생할 수 있습니다. 구리 개스킷은 높은 항복 강도와 "자체 에너지 공급" 효과를 결합하여 파열을 방지합니다. 내부 압력이 상승하면 압력이 개스킷의 내경에 작용하여 플랜지 면에 대해 바깥쪽으로 밀어내기 때문에 구리 개스킷의 장착 응력이 증가합니다. 이 고유한 특성은 적절하게 설계된 구리 개스킷이 실제로 재료의 항복점까지 서지 조건에서 더 단단히 밀봉된다는 것을 의미합니다. 우리 공장에서는 DN100 클래스 600 플랜지 어셈블리에 대해 파열 테스트를 수행했습니다. 구리 개스킷은 내부 압력이 1,480bar(플랜지 정격보다 훨씬 높음)에 도달할 때까지 견고한 밀봉을 유지한 반면 표준 나선형 상처 개스킷은 320bar에서 누출되기 시작했습니다.
구리 가스켓의 파열 방지 메커니즘:
우리 공장 상담 기록의 실제 사례: 텍사스의 한 화학 공장에서는 6인치 무수 암모니아 라인의 PTFE 봉투 개스킷이 반복적으로 파열되는 문제를 겪었습니다. 펌프 시동 중 압력 스파이크는 580psi에 도달하여 PTFE 개스킷의 450psi 등급을 초과했습니다. 당사의 어닐링 구리 개스킷(두께 2.0mm, 경도 65HV)으로 전환한 후 공장에서는 최대 620psi의 더 높은 서지 압력에도 불구하고 2년 동안 누출이나 파열이 전혀 발생하지 않은 것으로 기록되었습니다. 또한 구리 개스킷은 핫 볼트를 다시 조이면 작업자가 부상을 입을 위험이 있기 때문에 주요 안전 위험인 열 주기 후에 다시 조이는 필요성을 제거했습니다.Ningbo Kaxite Sealing Materials Co., Ltd.맥동 흐름으로 인해 지속적인 압력 스파이크가 발생하는 왕복동 압축기 또는 용적식 펌프 토출 라인에 구리 개스킷을 권장합니다. 주기적 부하(일반적으로 10^7 주기 이상)에서 구리의 피로 저항은 복합 재료의 피로 저항을 훨씬 능가하므로 예정되지 않은 유지 관리 없이 수십 년간 안전한 작동을 보장합니다. 궁극적으로 구리 개스킷의 파열 방지 기능은 인화성 또는 독성 방출 위험을 줄여 직원과 공장 자산을 모두 보호합니다.
모든 구리 개스킷이 동일한 성능을 발휘하는 것은 아닙니다. 산업용 압력 시스템의 안전을 보장하기 위해 엔지니어는 정밀하게 제어되는 매개변수를 갖춘 구리 개스킷을 지정해야 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장은 씰링 신뢰성과 고장 방지에 직접적인 영향을 미치는 5가지 주요 매개변수를 모니터링하는 엄격한 품질 시스템을 개발했습니다. 다음은 이러한 매개변수와 안전에 미치는 영향에 대한 기술적인 개요입니다.
| 매개변수 | 사양 범위(당사의 구리 가스켓) | 안전 영향 |
| 재료 등급 | C10200(무산소) 또는 C11000(ETP) | 무산소 등급은 고온 수소 서비스에서 수소 취성을 방지합니다. 일반 용도에 적합한 ETP입니다. 취성파괴의 위험을 줄입니다. |
| 어닐링 경도(HV) | 45 - 65 HV(완전 소프트) 또는 70 - 90 HV(절반 하드) | 부드러운 개스킷은 거친 플랜지에 더 잘 맞지만 압출 위험이 있습니다. 더 단단한 개스킷은 폭발을 방지합니다. 우리 공장에서는 플랜지 마감 및 압력 등급을 기준으로 선택합니다. |
| 두께 공차 | 두께가 2.0mm 이하인 경우 +/- 0.05mm | 엄격한 공차는 플랜지 전체에 걸쳐 균일한 압축을 보장합니다. 누출을 유발하는 압축으로 인한 국부화를 방지합니다. |
| 표면조도(Ra) | 양쪽 밀봉면 모두 0.8미크론 이하 | 매끄러운 마감 처리로 누출 경로가 줄어들고 조립 볼트 부하가 낮아져 플랜지 손상과 과도한 응력을 방지할 수 있습니다. |
| 400°C에서의 항복강도(MPa) | ≥ 60MPa(어닐링 후) | 높은 온도 항복은 개스킷이 공정 장애나 화재 상황 중에도 밀봉 응력을 유지하도록 보장합니다. |
| 최대 압력 등급(정적) | 최대 1000bar(플랜지 등급에 따라 다름) | 광범위한 압력 기능으로 개스킷 설계를 변경하지 않고도 안전 요소를 허용하고 재고 관리를 단순화합니다. |
이러한 표준 매개변수 외에도 우리 공장에서는 입자 크기 제어를 강조합니다. 평균 입자 크기가 30~60미크론인 구리 개스킷은 강도를 저하시키지 않으면서 최적의 연성을 제공합니다. 20미크론 미만의 입자 크기는 압축 중에 과도한 경화를 초래하고, 100미크론 이상의 입자 크기는 고르지 않은 변형을 유발합니다. 우리는 입자 균일성을 확인하기 위해 전자 후방 산란 회절(EBSD)을 사용합니다. 또한 구리 개스킷의 형상은 플랜지 유형과 일치해야 합니다. 돌출면 플랜지에는 전면 또는 링 유형 개스킷이 필요한 반면, RTJ(링 유형 조인트) 플랜지는 단면이 8각형 또는 타원형인 구리 링을 사용합니다. 당사의 구리 개스킷은 정밀 스탬프 또는 CNC 회전 프로파일로 제조되어 플랜지 표면을 긁을 수 있는 버(burr) 없이 완벽하게 맞도록 보장합니다.
종종 간과되는 또 다른 중요한 매개변수는 잔류 윤활제 또는 표면 오염입니다. 우리 공장에서는 모든 구리 개스킷을 억제된 알칼리성 용액이 포함된 초음파 욕조에서 세척한 다음 포장하기 전에 산화를 방지하기 위해 부동태화합니다. 잔여 오일은 고온에서 탄화되어 누출 경로가 생기거나 산소 서비스 시 화재 위험이 발생할 수 있습니다. 또한 당사는 해양 또는 산성 가스 환경에서 향상된 내식성을 위해 은도금 또는 주석 도금 구리 가스켓을 제공합니다. 도금 두께는 5~8 마이크론으로 조절됩니다. 이는 경도에 영향을 미치지 않을 정도로 얇지만 기본 구리를 보호하기에 충분합니다. Ningbo Kaxite Sealing Materials Co., Ltd.와 같은 평판이 좋은 제조업체의 전체 추적 가능한 매개변수를 사용하여 구리 개스킷을 지정함으로써 안전 엔지니어는 개스킷 오류로 이어지는 알 수 없는 변수를 제거합니다. 당사 구리 개스킷의 각 배치에는 경도, 두께 및 표면 마감에 대한 실제 테스트 값을 포함하는 적합성 인증서가 함께 제공되므로 ASME 및 API 표준에서 요구하는 완벽한 재료 추적이 가능합니다.
순도가 가장 높은 구리라도 부적절하게 열처리되거나 밀봉 표면이 올바르게 준비되지 않으면 파손될 수 있습니다. 구리 가스켓의 장기간 누출 방지를 좌우하는 두 가지 요소, 즉 재료의 경도와 완화 동작을 설정하는 어닐링 주기와 가스켓과 상호 작용하는 플랜지 표면 마감입니다. 우리 공장에서는 산화를 방지하기 위해 진공 또는 불활성 가스로에서 수행되는 정밀하게 제어되는 어닐링 공정을 개발했습니다. 구리 개스킷은 분당 10°C의 속도로 550°C~650°C(두께에 따라 다름)로 가열되고 30~60분 동안 유지된 다음 시간당 20°C 미만의 속도로 천천히 냉각됩니다. 이는 완전히 재결정화되고 응력이 없는 미세 구조를 생성합니다. 대조적으로, 열악하게 어닐링된 구리 개스킷(과어닐링 또는 과소 어닐링)은 일관되지 않은 압축 동작을 나타냅니다. 과도한 어닐링은 과도한 부드러움과 압출을 유발합니다. 어닐링을 하면 적합성이 부족하고 누출률이 높아집니다.
수십 년간의 안전한 밀봉을 보장하기 위해 적절한 어닐링과 표면 마감 처리가 함께 작동하는 방법은 다음과 같습니다.
250°C 및 20bar 압력의 스팀 헤더에 대해 당사 공장에서 실시한 장기 연구에서는 독점 사이클을 사용하여 어닐링된 구리 개스킷과 일반 "수령된" 구리 개스킷을 비교했습니다. 2년간의 연속 작동 후 적절하게 열처리된 구리 개스킷에서는 측정 가능한 누출이 전혀 나타나지 않았습니다(헬륨 질량 분석계는 < 10^-6mbar l/s로 감지됨). 일반 구리 개스킷은 8개월 후 약간의 울림 현상이 발생하여 공장 운영을 방해하는 토크를 다시 조여야 했습니다. 또한 당사의 구리 개스킷에는 보관 중 산화를 방지하는 미정질 왁스 코팅이 제공됩니다. 그러나 이 왁스는 150°C에서 완전히 증발하여 깨끗한 밀봉 표면을 남기도록 설계되었습니다. 부적절한 보관 또는 취급으로 인한 오염은 초기 누출의 주요 원인이므로 당사 공장에서는 각 구리 개스킷을 건조제 패킷으로 개별적으로 진공 밀봉합니다.
임계 압력 시스템의 경우 2단계 조임 절차를 권장합니다. 즉, 초기 토크를 목표의 50%로 설정한 다음 10~15분 후에 100%로 두 번째 통과하여 구리가 크리프되고 응력을 재분배할 수 있도록 합니다. 적절한 어닐링 및 표면 마감 처리와 결합된 이 방법을 사용하면 주변 온도에서 작동 온도까지 수천 번의 열 주기 후에도 누출이 없는 상태로 유지되는 구리 가스켓이 생성됩니다. Ningbo Kaxite Sealing Materials Co., Ltd.는 현장 플랜지 검사 및 개스킷 선택 컨설팅과 같은 부가 가치 서비스도 제공합니다. 우리 엔지니어들은 복제 테이프와 프로파일로미터를 사용하여 플랜지 거칠기를 측정한 다음 해당 특정 조인트에 대한 최적의 구리 가스켓 경도와 두께를 지정합니다. 이러한 맞춤형 접근 방식은 최대의 안전성을 보장하고 개스킷 고장으로 이어지는 추측을 제거합니다. 표면 마감이 인증된 적절하게 열처리된 구리 개스킷에 투자하는 것은 비용이 들지 않습니다. 이는 생명과 자본 자산을 보호하는 위험 완화 전략입니다.
질문 1: 구리 개스킷은 누출 없이 빠른 열 순환(예: 몇 분 내에 20°C에서 500°C까지)을 어떻게 처리합니까?
답변: 구리의 열팽창계수(CTE)는 약 17ppm/°C이며 이는 탄소강 플랜지의 열팽창계수(12~14ppm/°C)와 매우 가깝습니다. 이 CTE 일치는 열 과도 동안 차등 팽창 응력을 최소화합니다. 또한, 열처리된 구리 가스켓은 미세 소성 변형을 통해 남은 차이를 수용할 수 있을 만큼 충분한 연성을 유지합니다. 당사 공장에서는 20°C ~ 450°C(가열 속도 50°C/분, 강제 공기 냉각)에서 500회의 열 충격 주기를 통해 구리 개스킷을 테스트했습니다. 누출률은 전체적으로 10^-4mbar l/s 미만으로 유지된 반면 흑연 개스킷은 박리로 인해 80사이클 이후 누출되기 시작했습니다. 열 순환이 심한 응용 분야의 경우 보다 적합한 재료 볼륨을 제공하기 위해 더 두꺼운 구리 개스킷(2.5~3.0mm)을 권장합니다.
질문 2: 구리 개스킷을 압력 시스템에서 안전하게 재사용할 수 있습니까?
답변: 우리 공장에서는 전체 재어닐링 및 검사를 거치지 않는 한 임계 압력 시스템에서 구리 개스킷을 재사용하는 것을 권장하지 않습니다. 초기 압축 중에 구리 가공물이 경화되어 두 번째 조립 시 플랜지 불규칙성을 준수하는 능력이 감소합니다. 그러나 중요하지 않은 저압 응용 분야(10bar 미만)의 경우 일부 작업자는 균열이나 심한 압흔이 있는지 육안 검사한 후 구리 개스킷을 재사용합니다. 재사용이 필요한 경우 구리 개스킷을 불활성 분위기에서 550°C에서 30분간 다시 어닐링하여 원래의 경도를 복원해야 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.는 안전 위험과 잠재적인 누출 결과가 거의 항상 새로운 구리 개스킷을 사용하는 것을 정당화하며 이는 누출로 인한 공장 가동 중단에 비해 비용 효율적이라고 조언합니다.
질문 3: 고온 산화 환경에서 구리 개스킷에 특정한 고장 모드는 무엇입니까?
답변: 300°C 이상에서는 구리가 서서히 산화구리(CuO 및 Cu2O) 층을 형성합니다. 이 산화물은 부서지기 쉬우며 냉각 후 개스킷이 방해를 받으면 벗겨져 누출 경로가 생길 수 있습니다. 그러나 산화 속도는 낮습니다(공기 중 500°C에서 연간 약 0.1mm 침투). 우리 공장에서는 400°C 이상에서 연속 사용이 가능하도록 얇은 니켈 배리어 코팅이 된 구리 개스킷을 공급하여 밀봉 특성을 유지하면서 산화물 형성을 방지함으로써 이러한 문제를 완화합니다. 또 다른 드문 실패는 200°C 이상의 고압 수소 서비스에서 수소 취화입니다. 이러한 경우, 우리는 취성을 유발하는 내부 산화 반응을 제거하고 산소 함량이 0.001% 미만인 무산소 구리(C10200)를 지정합니다.
질문 4: 구리 개스킷의 두께는 플랜지 회전이 있는 압력 시스템의 안전에 어떤 영향을 줍니까?
답변: 더 두꺼운 구리 개스킷(예: 3.0mm)은 더 많은 순응성을 제공하고 더 큰 플랜지 표면 결함을 허용하지만 플랜지 분리 거리도 증가시켜 볼트의 굽힘 응력을 증가시키고 높은 내부 압력에서 플랜지 회전을 촉진할 수 있습니다. 안전한 작동을 위해 당사 공장에서는 플랜지 등급 150~600의 경우 1.5mm~2.0mm, 등급 900 이상의 경우 2.0mm~2.5mm의 구리 가스켓 두께를 권장합니다. 우리는 FEA 시뮬레이션을 수행하여 선택한 구리 가스켓 두께가 가스켓의 외경을 언로드할 수 있는 과도한 플랜지 회전(0.1도로 제한)을 유발하지 않는지 확인합니다. 원래 지정된 두께와 다른 두께로 교체하기 전에 항상 당사 엔지니어링 팀에 문의하십시오.
질문 5: Ningbo Kaxite Sealing Materials Co., Ltd.는 원자력 또는 해양 안전 시스템에 사용되는 구리 개스킷에 대해 어떤 품질 인증을 제공합니까?
답: 저희 공장은 ISO 9001:2015를 기준으로 삼고 있으며, 압력 장비용 TÜV(PED 2014/68/EU), 화재 안전 테스트용 API 607, 해양 응용 분야용 DNV GL을 비롯한 특정 인증도 보유하고 있습니다. 원자력 등급 구리 개스킷의 경우 당사는 ASTM E112에 따라 화학적 조성(광 방출 분광법에 의함), 인장 강도, 경도 프로필 및 입자 크기 측정에 대한 인증된 테스트 보고서를 통해 열수까지 완전한 재료 추적성을 제공합니다. 각 구리 개스킷 배치는 샘플 기준으로 최대 정격 압력의 최대 1.5배까지 압력 테스트를 거쳤습니다. 또한 요청 시 SGS 또는 Bureau Veritas의 제3자 검사를 제공합니다. 이러한 인증은 당사의 구리 개스킷이 전 세계적으로 가장 엄격한 안전 표준을 충족함을 보장합니다.
산업용 압력 시스템에는 극심한 스트레스에도 손상되지 않는 씰링 솔루션이 필요합니다. 구리 개스킷은 올바른 어닐링, 정밀한 치수 제어 및 플랜지 조건에 맞게 제조되면 파열 저항, 열 안정성 및 장기 누출 방지의 탁월한 조합을 제공합니다. 이 기사 전반에 걸쳐 우리는 구리의 고유한 재료 특성이 어떻게 치명적인 고장을 방지하는지, 적절한 기술 매개변수가 숨겨진 위험을 제거하는 방법, 어닐링 및 표면 마감 처리가 시스템 안전성을 직접적으로 향상시키는 방법을 시연했습니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 구리 가스켓 생산을 완벽하게 하기 위해 수십 년을 헌신해 왔으며 모든 배치를 테스트하여 안전에 중요한 특성을 확인했습니다.
압력 경계 무결성을 우연에 맡기지 마십시오. 포괄적인 개스킷 선택 상담을 받으려면 지금 당사 엔지니어링 팀에 문의하세요. 사용압력, 온도, 유체 호환성, 플랜지 세부사항을 알려주시면 인증까지 완료한 최적의 구리 가스켓 사양을 추천해 드립니다. 우리는 테스트를 위한 샘플 키트, 맞춤형 크기에 대한 신속한 처리 및 글로벌 배송을 제공합니다.Ningbo Kaxite Sealing Materials Co., Ltd.에 현재 씰링 시스템에 대한 견적이나 안전 감사를 요청하세요. 압력이 상승하면 신뢰할 수 있는 개스킷이 필요하기 때문입니다.지금 전화나 이메일을 보내세요플랜트의 안전과 운영 신뢰성을 확보합니다.
