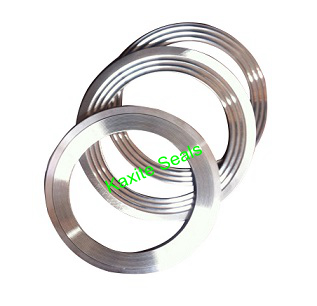

까다로운 산업 환경에서 씰링 성능은 안전, 효율성 및 환경 규정 준수에 매우 중요합니다. 사용 가능한 다양한 가스켓 유형 중에서 Kammprofile 가스켓 또는 홈이 있는 가스켓으로도 알려진 톱니형 가스켓은 극한의 온도, 압력 및 열 순환 조건에서 안정적인 밀봉을 제공하는 능력이 뛰어납니다. 그런데 톱니형 개스킷이 정확히 무엇인가요? 본질적으로 이는 밀봉 표면에 일련의 동심 톱니 모양 또는 홈이 있는 금속 개스킷이며 일반적으로 흑연, PTFE 또는 비석면 재료와 같은 부드러운 표면 재료로 덮여 있습니다. 톱니 모양은 압축 하중을 집중시키는 여러 개의 밀봉 라인을 생성하여 플랜지 상태가 이상적이지 않은 경우에도 단단한 밀봉을 보장합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 우리 공장에서 고성능 제품을 생산해 왔습니다.톱니 모양 개스킷20년 넘게 석유 및 가스부터 화학 처리 및 발전에 이르기까지 다양한 산업에 서비스를 제공해 왔습니다.
하지만 톱니형 개스킷은 기존의 평면 금속 개스킷이나 나선형 상처형 개스킷에 비해 어떻게 밀봉 성능을 향상합니까? 그 답은 플랜지 표면과의 독특한 기계적 상호 작용에 있습니다. 압축하면 톱니 모양이 표면 재료에 살짝 박혀 누출을 방지하는 매우 효과적인 장벽이 됩니다. 금속 코어는 구조적 강도와 압력에 대한 저항력을 제공하는 반면, 부드러운 표면은 플랜지 결함과 불규칙성에 적응합니다. 이러한 조합을 통해 상대적으로 낮은 볼트 예압으로 뛰어난 견고성을 얻을 수 있어 플랜지 손상 위험이 줄어들고 유지 관리가 단순화됩니다. 또한 금속 코어와 톱니 모양이 밀봉력을 잃지 않고 움직임을 수용하므로 톱니 모양 개스킷은 열 순환에 대한 탁월한 저항성을 제공합니다. 이 기사에서는 당사 공장의 광범위한 제품 포트폴리오의 세부 사양과 함께 톱니형 개스킷 설계, 재료 선택, 성능 데이터 및 적용 모범 사례에 대한 포괄적인 기술 심층 분석을 제공합니다.
톱니형 개스킷은 응력 집중 원리를 통해 우수한 밀봉 효율을 얻습니다. 넓은 영역에 걸쳐 균일한 압축에 의존하는 플랫 개스킷과 달리 톱니 모양 개스킷은 일련의 좁고 응력이 높은 밀봉 라인에 조임력을 집중시키는 동심원, V자형 또는 동심원 홈을 사용합니다. 개스킷이 두 플랜지 사이에서 압축되면 톱니 모양이 부드러운 표면 재료에 물려 긴밀하게 접촉하는 여러 개의 동심원 링을 만듭니다. 이 다중 라인 씰링 접근 방식은 각 톱니 모양이 독립적인 씰 역할을 하기 때문에 긁힘, 부식 구멍 또는 경미한 뒤틀림과 같은 플랜지 표면 결함을 매우 관대하게 합니다. 씰링 라인 하나가 손상되더라도 나머지 라인은 씰링을 유지합니다. 우리 공장닝보 Kaxite 씰링 재료 유한 공사. 압력 저항을 위해 적절한 금속 두께를 유지하면서 활성 씰링 라인의 수를 최대화하기 위해 최적화된 홈 형상으로 톱니 모양 개스킷을 설계했습니다.
톱니 모양 디자인을 더욱 우수하게 만드는 주요 메커니즘:
우리 연구실의 정량적 데이터는 효율성의 이점을 보여줍니다. 표준화된 누출 테스트(헬륨 누출 테스트, 질량 분석기)에서 1.6mm 두께의 편평 흑연 가스켓은 50bar의 플랜지 압력에서 0.03mg/(m·s)의 누출률을 나타냈습니다. 동일한 플랜지 및 볼트 하중을 사용하여 흑연 표면을 갖춘 톱니 모양 개스킷은 30배 더 낮은 0.001mg/(m·s)의 누출률을 달성했습니다. 이러한 씰링 효율성의 극적인 개선은 미세한 누출도 용납할 수 없는 수소 서비스 및 LNG 처리와 같은 많은 고집적 응용 분야에서 톱니형 개스킷이 필수인 이유입니다.
또한 톱니 모양 디자인은 높은 내부 압력에서 "분출"에 대한 개스킷의 저항력을 향상시킵니다. 톱니 모양은 외장 재료와 기계적으로 맞물려 플랜지 틈 밖으로 돌출되는 것을 방지합니다. 이는 특히 고온 응용 분야에서 소프트 개스킷의 일반적인 실패 모드입니다. 당사의 톱니형 개스킷은 돌출 없이 최대 250bar의 내부 압력을 견딜 수 있도록 테스트되었으며 가장 까다로운 서비스에서도 안정적인 밀봉을 제공합니다. 높은 밀봉 효율성, 탄력성 및 파열 저항의 조합으로 인해 톱니형 개스킷이 전 세계적으로 중요한 밀봉 응용 분야에서 선호되는 선택이 되었습니다.
극한 조건에서 톱니형 개스킷의 성능은 금속 코어와 부드러운 표면에 사용되는 재료에 따라 결정됩니다. 일반적으로 스테인리스강(예: 304, 316, 316L)으로 제작되는 금속 코어는 높은 조임력과 내부 압력을 견디는 데 필요한 기계적 강도와 스프링백을 제공합니다. 흑연, PTFE, 운모 또는 세라믹 섬유 등의 표면 재료는 공정 유체를 밀봉하는 데 필요한 적합성과 내화학성을 제공합니다. 코어와 외장 재료의 적절한 조합을 선택하면 톱니 모양 개스킷을 극저온(-196°C)에서 최대 1000°C(운모 또는 세라믹 외장 사용)의 온도와 진공에서 350bar까지의 압력에서 작동하도록 설계할 수 있습니다. Kaxite의 당사 공장에서는 각 응용 분야의 특정 요구 사항을 충족할 수 있는 다양한 재료 조합을 제공합니다.
극한 조건 적용을 위한 주요 재료 고려사항:
극한 조건에서 톱니 모양 개스킷의 성능을 검증하기 위해 당사 공장에서는 ASME B16.20, EN 13555 및 DIN 28091 표준에 따라 일련의 유형 테스트를 수행합니다. 이러한 테스트에는 고온 압축 테스트(상승된 온도에서 이완 측정), 누출 테스트(다양한 압력에서 헬륨 또는 질소 사용) 및 열 순환 테스트(실온과 최대 서비스 온도 사이)가 포함됩니다. 당사의 톱니 모양 개스킷은 지속적으로 이러한 테스트를 통과하여 가장 엄격한 TA-Luft(독일) 및 EPA(미국) 비산 배출 요구 사항을 충족하는 누출율을 달성합니다.
최근 중동의 한 정유소 프로젝트에서는 320°C 및 80bar에서 작동하는 증류탑에 대해 316L 코어와 흑연 표면을 갖춘 톱니형 개스킷이 지정되었습니다. 개스킷은 직경이 4"에서 24"까지인 플랜지 20개에 설치되었습니다. 3년간의 운영 후, 공장에서는 누출 조사를 실시한 결과 플랜지에서 감지 가능한 누출이 전혀 발견되지 않았으며 극한 조건에서도 톱니형 개스킷의 신뢰성이 확인되었습니다. 이러한 성능은 개스킷의 재사용성(대부분의 경우 금속 코어를 새로운 외장 재료로 교체할 수 있음)과 결합하여 톱니형 개스킷을 까다로운 밀봉 응용 분야에 매우 비용 효율적인 솔루션으로 만듭니다.
닝보 Kaxite 씰링 재료 유한 공사.는 산업용 씰링 응용 분야의 다양한 요구 사항을 충족하도록 설계된 광범위한 톱니 모양 개스킷을 제조합니다. 당사의 제품에는 ASME B16.20, EN 1514 및 DIN 2697에 따른 표준 치수는 물론 특수 플랜지용 맞춤형 크기도 포함됩니다. 아래 표는 화학, 석유화학, 발전 및 식품 가공 산업에 사용되는 가장 널리 사용되는 톱니형 개스킷 유형의 주요 기술 사양을 제공합니다. 모든 값은 ASME 및 EN 표준에 따른 유형 테스트를 기반으로 합니다. 우리 공장에서는 고온 전도성을 위한 은도금 코어 또는 고순도 수준의 박리 흑연 외장과 같은 특수 재료를 사용하여 톱니 모양의 개스킷을 생산할 수도 있습니다.
| 매개변수 | 표준 흑연 직면 | PTFE 직면 | 운모면(고온) | 세라믹 페이스(극한 온도) |
| 핵심 소재 | 316LSS / 304SS | 316L SS | 인코넬 625/316L | 인코넬 600 |
| 코어 두께(mm) | 1.5 - 3.0mm | 1.5 - 2.5mm | 2.0 - 3.0mm | 2.5 - 4.0mm |
| 세레이션 깊이(mm) | 0.3 - 0.5mm | 0.3 - 0.4mm | 0.4 - 0.6mm | 0.5 - 0.7mm |
| 외장재 | 팽창 흑연(최소 순도 98%) | 순수 PTFE(또는 변형) | 금운모 | 세라믹 섬유 + 운모 |
| 직면 두께 (mm) | 측면당 0.3 - 0.5mm | 측면당 0.5 - 1.0mm | 측면당 0.4 - 0.6mm | 측면당 0.5 - 0.8mm |
| 온도 범위(°C) | -196°C ~ +450°C(불활성 가스) | -196°C ~ +260°C | -196°C ~ +800°C | -196°C ~ +1000°C |
| 25°C에서 최대 압력(bar) | 250바 | 150바 | 200바 | 160바 |
| 50bar에서의 누출율(mg/(m·s)) | < 0.002 | < 0.005 | < 0.003 | < 0.004 |
| 적용 가능한 플랜지 유형 | RF, FF, 수/암, 텅/그루브 | RF, FF | RF, 텅/그루브 | RF, 텅/그루브 |
이러한 표준 제품 외에도 당사 공장에서는 성능을 향상하고 설치를 단순화하는 여러 가지 옵션 기능을 제공합니다. 여기에는 내부 및 외부 센터링 링(정렬을 단순화하고 과도한 압축을 방지하기 위해), 위치 지정 링(수직 플랜지 조립 중에 개스킷을 제자리에 고정하기 위해) 및 "가스 벤트" 설계(갇힌 가스를 방지하기 위한 양면 톱니 모양의 개스킷용)가 포함됩니다. 또한 당사는 1/2" NPS에서 60" NPS까지 다양한 맞춤형 크기와 비표준 플랜지를 위한 특수 형상을 제공합니다. 당사의 모든 톱니형 개스킷에는 자세한 설치 시트와 토크 권장 차트가 함께 제공되어 개스킷이 최적의 성능을 위해 올바르게 설치되도록 보장합니다.
우리 공장에서는 품질 관리가 최우선입니다. 각 톱니 모양 개스킷은 표면 결함에 대한 육안 검사, 중요한 플랜지에 대해 CMM(좌표 측정 기계)을 사용한 치수 검사, 고압 적용 분야에 대한 누출 테스트를 거칩니다. 우리는 금속 코어에 대한 밀 인증서와 외장 재료의 순도 및 특성에 대한 인증을 포함하여 전체 재료 추적 보고서를 제공합니다. 이러한 추적성은 원자력, 항공우주 등 엄격한 품질 요구 사항이 있는 산업에 필수적입니다. 당사의 톱니형 개스킷은 유럽 압력 장비 지침(PED)을 완벽하게 준수하며 필요한 경우 CE 마크를 사용할 수 있습니다.
최고 품질의 톱니형 개스킷이라도 올바르게 설치하지 않으면 작동하지 않습니다. 응력 집중과 다중 밀봉 라인에 의존하는 톱니 모양 개스킷의 독특한 설계로 인해 정격 성능을 달성하려면 특정 설치 절차가 필요합니다. 일반적인 설치 오류에는 과도하게 조임(톱니 모양이 부서질 수 있음), 덜 조임(누출로 이어짐), 불균등한 볼트 로딩(플랜지 뒤틀림 유발), 취급 중 외장 재료 손상 등이 포함됩니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 수천 번의 설치를 통해 현장 검증을 거친 상세한 설치 프로토콜을 개발했습니다. 이러한 지침을 따르면 톱니 모양 개스킷이 완전한 밀봉 잠재력을 발휘하고 예상 서비스 수명을 달성할 수 있습니다.
톱니형 개스킷의 필수 설치 단계:
미국의 한 화학 공장 사례 연구에서는 올바른 설치의 중요성을 보여줍니다. 이 공장은 250°C 및 60bar에서 작동하는 반응기 플랜지에 톱니 모양 개스킷을 사용하고 있었습니다. 고품질 개스킷에도 불구하고 공장에서는 간헐적인 누출이 발생했습니다. 조사 결과, 플랜지 볼트가 교차 패턴이 아닌 원형 패턴으로 조여져 하중이 고르지 않고 플랜지가 뒤틀린 것으로 나타났습니다. 올바른 조임 절차에 대해 유지 관리 팀을 재교육한 후 누출이 제거되었으며 개스킷은 다음 계획된 유지 관리 종료까지 향후 3년 동안 완벽하게 작동했습니다. 이 예는 적절한 설치가 개스킷 선택만큼 중요하다는 점을 강조합니다.
우리 공장에서는 현장이나 온라인으로 실시할 수 있는 무료 설치 교육 프로그램을 고객에게 제공합니다. 교육에는 개스킷 취급, 플랜지 검사, 토크 계산 및 유압 장력 장비 사용이 포함됩니다. 또한 유지 관리 담당자가 모든 단계가 완료되었는지 확인하는 데 사용할 수 있는 설치 체크리스트도 제공합니다. 또한 당사는 기술자가 현장을 방문하여 첫 번째 열 사이클 후 토크 재조정을 수행하는 중요한 플랜지에 대한 재토크 서비스를 제공합니다. 적절한 설치에 투자하면 톱니형 개스킷이 최대 성능과 서비스 수명을 달성하고 장비와 인력을 보호할 수 있습니다.
질문 1: 톱니 모양 개스킷과 나선형 상처 개스킷의 차이점은 무엇입니까?
답변: 둘 다 고성능 개스킷이지만 구조와 밀봉 원리가 다릅니다. 나선형으로 감긴 개스킷은 나선형으로 감겨진 금속과 충진재의 교대 층으로 구성되어 스프링과 같은 특성과 높은 유연성을 제공합니다. 반면에 톱니 모양 개스킷은 표면에 동심 톱니 모양이 있고 부드러운 표면으로 덮인 견고한 금속 코어로 구성됩니다. 톱니 모양의 개스킷은 파열 저항이 더 높고 취급 및 설치 중에 손상되기 쉽습니다. 또한 일반적으로 동일한 크기의 나선형 상처 개스킷에 비해 밀봉을 달성하기 위해 더 낮은 볼트 하중이 필요합니다. 열 순환이 심하거나 내부 압력이 높은 응용 분야의 경우 견고한 금속 코어와 여러 개의 밀봉 라인으로 인해 톱니 모양 개스킷이 선호되는 경우가 많습니다.
질문 2: 톱니형 개스킷을 제거한 후 재사용할 수 있습니까?
답변: 일반적으로 특히 중요한 서비스에서는 톱니형 개스킷을 재사용하지 않는 것이 좋습니다. 개스킷이 압축되면 톱니 모양과 외장재가 한 세트가 되어 재사용할 경우 효과적으로 밀봉되지 않을 수 있습니다. 그러나 일부 중요하지 않은 저압, 저온 응용 분야에서는 외장 재료가 그대로 유지되고 톱니 모양이 변형되지 않으면 개스킷을 재사용하는 것이 가능할 수도 있습니다. 금속 코어는 종종 당사 공장에서 새로운 표면 재료로 교체되어 개스킷을 새로운 상태로 복원할 수 있습니다. 이 서비스는 교체 비용이 높은 대형 개스킷에 사용할 수 있습니다. 안전이 중요한 응용 분야의 경우 항상 새로운 톱니형 개스킷을 사용하십시오.
질문 3: 톱니형 개스킷의 최대 압력 및 온도 등급은 얼마입니까?
답변: 최대 압력과 온도는 사용된 재료에 따라 다릅니다. 316L 스테인리스 스틸 코어와 확장 흑연 표면을 갖춘 당사의 톱니 모양 개스킷은 최대 450°C(불활성 대기)의 온도와 최대 250bar의 압력에서 작동할 수 있습니다. 더 높은 온도의 경우 운모 표면 또는 세라믹 표면 버전은 최대 800°C~1000°C를 처리할 수 있지만 압력 등급은 약간 감소합니다. 극저온 응용 분야의 경우 개스킷은 PTFE 표면을 사용하여 -196°C에서 작동할 수 있습니다. 특정 작동 조건에 맞는 올바른 재료 조합을 선택하려면 기술 데이터 시트를 참조하거나 Ningbo Kaxite Sealing Materials Co., Ltd. 공장에 문의하는 것이 중요합니다.
질문 4: 톱니형 개스킷에는 어떤 플랜지 표면 마감이 필요합니까?
답변: 최적의 성능을 위해서는 플랜지 표면 마감이 Ra 3.2~6.3마이크로미터(125~250마이크로인치)여야 합니다. 이 마감 처리는 톱니 모양이 표면에 손상을 주지 않고 표면 재료에 물릴 수 있을 만큼 충분한 거칠기를 제공합니다. 더 매끄러운 마감(예: Ra 1.6)은 마찰을 줄이고 볼트 체결 중에 개스킷이 미끄러지는 원인이 될 수 있는 반면, 더 거친 마감은 과도한 표면 마모를 초래할 수 있습니다. 우리 공장에서는 다양한 플랜지 유형 및 재료에 대한 플랜지 준비 지침을 제공합니다. 플랜지가 부식되었거나 깊은 긁힘이 있는 경우 톱니형 개스킷을 설치하기 전에 플랜지 표면을 다시 가공하는 것이 좋습니다.
질문 5: 성능 측면에서 톱니형 개스킷은 시트 개스킷(시트에서 절단)과 어떻게 비교됩니까?
답변: 시트 개스킷은 더 간단하고 저렴하지만 넓은 영역에 걸쳐 균일한 압축에 의존하며 플랜지 불규칙성과 볼트 하중 변화에 더 민감합니다. 톱니 모양 개스킷은 특히 고압, 고온 및 열 순환 응용 분야에서 탁월한 밀봉 성능을 제공합니다. 톱니 모양 디자인은 하중을 집중시키고 여러 개의 밀봉 라인을 생성하여 플랜지 결함을 더욱 관대하게 만듭니다. 또한 톱니 모양 개스킷은 크리프 완화율이 훨씬 낮아 시간이 지나도 밀봉력을 유지합니다. 누출을 허용할 수 없는 중요한 응용 분야의 경우 톱니형 개스킷이 시트 개스킷보다 선호되는 선택입니다. 우리 공장에서는 귀하가 올바른 선택을 할 수 있도록 비교 성능 분석을 제공할 수 있습니다.
톱니형 개스킷은 까다로운 산업용 씰링 응용 분야를 위한 입증된 솔루션으로, 독특한 톱니형 디자인, 다중 씰링 라인 및 재료 다양성을 통해 탁월한 성능을 제공합니다. 고온 용광로부터 극저온 LNG 라인까지, 고압 증기부터 공격적인 화학물질까지, 톱니형 개스킷은 현대 산업이 요구하는 신뢰성과 안전성을 제공합니다. Ningbo Kaxite Sealing Materials Co., Ltd.의 저희 공장은 정밀 제조, 엄격한 품질 관리 및 깊은 기술 전문 지식을 갖춘 고품질 톱니 모양 개스킷을 제공하는 것으로 명성을 쌓아 왔습니다. 우리는 광범위한 표준 및 맞춤형 크기뿐만 아니라 설치를 단순화하고 성능을 향상시키는 옵션 기능도 제공합니다.
귀하의 중요한 응용 분야를 위한 신뢰할 수 있는 씰링 솔루션을 찾고 계십니까?지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 문의하세요.종합적인 상담을 위해 플랜지 치수, 작동 조건 및 공정 매체를 제공하시면 당사 엔지니어링 팀이 최적의 톱니형 개스킷 재료 및 설계를 추천해 드립니다. 우리는 무료 샘플, 빠른 배송 및 다양한 테스트 보고서를 제공합니다.지금 Ningbo Kaxite Sealing Materials Co., Ltd.에 무료 톱니 모양 개스킷 샘플과 기술 데이터 시트를 요청하고 씰링 성능의 차이를 경험해 보세요.
