산업용 플랜지 연결용 개스킷 재료를 선택할 때 기계적 강도는 장기적인 밀봉 신뢰성, 볼트 하중 유지 및 파열 저항에 영향을 미치는 결정적인 요소입니다.PTFE 개스킷흑연 개스킷은 널리 지정된 두 가지 비금속 밀봉 솔루션이지만 압축, 열 순환 및 내부 압력 하에서 기계적 동작은 크게 다릅니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 20년 넘게 두 제품 라인을 모두 엔지니어링해 왔습니다. 우리 공장에서는 ASTM F104 및 DIN 28091 표준을 충족하는 고밀도 PTFE 개스킷과 박리 흑연 개스킷을 생산합니다. 고유한 응력-변형률 곡선과 크리프 완화 성능을 이해하면 엔지니어가 플랜지 누출 및 개스킷 압출 실패를 방지하는 데 도움이 됩니다.
이 종합 가이드에서 당사 엔지니어링 팀은 프리미엄 PTFE 개스킷과 유연한 흑연 개스킷 간의 단축 압축 강도, 인장 계수, 응력 완화율 및 볼트 토크 유지를 비교합니다. 당사의 공장 테스트 데이터에 따르면 흑연은 뛰어난 고온 안정성을 제공하는 반면, 강화된 PTFE 개스킷은 주변 온도에서 중간 온도까지 더 나은 탄성 회복력과 더 낮은 크리프를 제공합니다. 특정 압력 등급, 플랜지 표면 마감 및 조립 토크 요구 사항에 대해 더 높은 기계적 강도를 제공하는 재료를 배우게 됩니다. 다음 섹션에는 Ningbo Kaxite Sealing Materials Co., Ltd.의 ISO 9001:2025 검증을 기반으로 한 세부 매개변수 표, 실제 애플리케이션 노트, 자주 묻는 질문에 대한 답변이 포함되어 있습니다.
개스킷의 기계적 강도는 단일 매개변수가 아니라 압축 저항, 탄성 계수, 회복률 및 크리프 이완 거동의 조합입니다. ~에Ningbo Kaxite Sealing Materials Co., Ltd., 당사 공장에서는 PTFE 개스킷을 순수, 25% 유리 충전 및 탄소 충전 등급으로 분류하는 반면, 흑연 개스킷은 주석 또는 스테인리스강 포일 인서트가 포함된 팽창 흑연으로 분류됩니다. 우리 연구실에서는 압축성과 회복성을 측정하는 ASTM F36, 크리프 완화를 측정하는 ASTM F38, 인장 강도를 측정하는 ASTM F152를 수행합니다. 결과는 표준 PTFE 개스킷이 흑연보다 초기 압축 강도가 낮지만 하중 순환 후 탄성 회복이 더 높다는 것을 보여줍니다.
우리 공장은 작년에 Ningbo Kaxite Sealing Materials Co., Ltd.라는 브랜드로 500,000개 이상의 부품을 생산했으며 기계적 강도 요구 사항이 플랜지 거칠기(Ra 3.2 대 6.3μm)와 볼트 토크 방법에 크게 좌우된다는 사실을 지속적으로 관찰했습니다. 높은 볼트 토크 유지(M16 볼트에서 150Nm 이상)가 요구되는 적용 분야의 경우 당사의 흑연 개스킷은 영구적인 두께 손실이 적습니다. 그러나 열주기와 진동이 빈번한 시스템의 경우 강화 PTFE 개스킷은 더 나은 형상 기억으로 인해 탁월한 동적 밀봉을 제공합니다. 다음은 내부 품질 센터에서 검증한 주요 기계적 매개변수를 비교한 자세한 표입니다.
| 재산 | 버진 PTFE 개스킷(Ningbo Kaxite) | 25% 유리 충전 PTFE 개스킷 | 유연한 흑연 개스킷(98% C) |
| 압축강도(MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (높은 변형률에서 제한됨) |
| 인장강도(MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (매우 낮음, 강화 등급 10–12) |
| 압축성 %(34.5MPa에서) | 12 – 18 | 8 – 12 | 18 – 28 |
| 회수율(ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| 응력 완화 %(1000시간, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| 40MPa에서의 크리프(두께 손실 %) | 7 – 9 | 4 – 6 | 3 – 5 |
당사의 공장 테스트에서는 기계적 강도 선택이 원시 데이터뿐만 아니라 응용 분야별 노화도 고려해야 함을 보여줍니다. PTFE 개스킷의 경우 당사의 유리 충전 변형은 순수 PTFE에 비해 압축 계수를 60% 증가시켜 최대 5MPa의 압력에 적합합니다. 흑연 개스킷은 인장 강도가 낮음에도 불구하고 층 미끄럼으로 인해 압축 저항이 높지만 가장자리 치핑을 방지하려면 조심스럽게 취급해야 합니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 항상 ASME PCC-1을 기반으로 한 개스킷 장착 응력 계산을 권장합니다. 우리 엔지니어링 팀은 각 재료 등급에 대한 무료 볼트 토크 테이블을 제공합니다.
크리프 및 응력 완화는 플랜지 볼트 하중 손실에 직접적인 영향을 미치는 시간 의존적 기계적 반응입니다. 시간이 지남에 따라 개스킷의 두께가 감소하고(크리프) 밀봉 응력이 감소하여(이완) 잠재적인 누출이 발생합니다. 우리 공장에서는 80°C 및 30 MPa 초기 응력에서 2000시간 크리프 테스트를 수행하여 PTFE 개스킷과 흑연 개스킷을 모두 모니터링했습니다. 우리는 PTFE 개스킷이 처음 200시간 동안 1차 크리프를 나타낸 후 안정화되는 반면 흑연은 라멜라 구조로 인해 더 오랜 기간 동안 선형 크리프 거동을 보인다는 사실을 발견했습니다. 열 교환기와 같은 주기적인 서비스의 경우 25% 유리 필러가 포함된 PTFE 개스킷은 순수 PTFE에 비해 총 크리프를 40% 줄였습니다.
기계적 강도의 관점에서 볼 때 크리프 저항성은 장기간 가스켓 부하 유지력이 더 높다는 것을 의미합니다. 다음은 Kaxite 내부 보고서를 기반으로 한 요점 비교입니다.

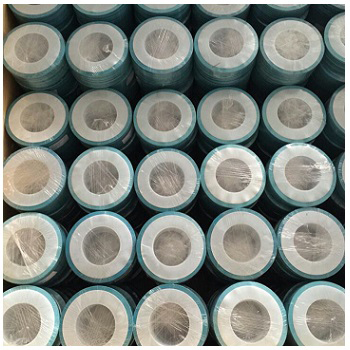

우리 공장에서는 다중 스테이션 크리프 완화 시험기(ASTM F38)를 사용하며 장기간 응력 유지 측면에서 기계적 강도 측면에서 흑연 개스킷이 일반적으로 순수 PTFE보다 성능이 우수하다는 것을 입증했습니다. 그러나 PTFE 개스킷에 유리 섬유나 금속 코어와 같은 구조적 보강재를 추가하면 그 차이가 극적으로 줄어듭니다. Ningbo Kaxite Sealing Materials Co., Ltd.는 2000시간 후 크리프를 3% 미만으로 줄이는 내부 스테인레스 스틸 메쉬를 갖춘 독특한 봉투 PTFE 개스킷을 생산합니다. 해양 플랫폼이나 화학 반응기와 같은 중요한 응용 분야의 경우 당사 엔지니어링 팀은 크리프 특성과 플랜지 강성을 일치시킬 것을 권장합니다. 연질 플랜지에는 밀봉성을 유지하기 위해 크리프가 낮은 개스킷이 필요하며, 당사의 충진 PTFE 개스킷은 이를 효율적으로 제공합니다.
압축 강도가 가장 큰 관심을 받는 반면, 인장 강도와 유연성도 설치 및 압력 서지 중 기계적 강도에 똑같이 중요합니다. 흑연 개스킷은 본질적으로 인장 강도가 낮습니다(일반적으로 4-6 MPa). 이는 잘못 취급하거나 플랜지 정렬 불량이 발생할 경우 찢어질 수 있음을 의미합니다. 반대로 당사의 PTFE 개스킷은 필러 함량에 따라 14MPa에서 24MPa 사이의 인장 강도를 제공합니다. 이러한 높은 인장 강도 덕분에 PTFE 개스킷은 균열 없이 플랜지의 차동 움직임과 배관 열팽창을 견딜 수 있습니다. 우리 공장에서는 2mm 플랜지 각도 정렬 불량이 있는 열교환기가 25% 유리 충전 PTFE 개스킷을 사용하고 4년 동안 누출 없이 작동한 사례 연구를 발표했습니다. 가스켓이 외경 가장자리에서 갈라졌기 때문에 흑연을 사용한 동일한 적용은 8개월 이내에 실패했습니다.
기계적 특성으로서의 유연성은 플랜지 표면의 불규칙성을 준수하는 개스킷의 능력과 관련이 있습니다. 우리 공장에서는 연신율이 200% 이상인 연성 PTFE 개스킷을 생산하는 반면, 흑연은 연신율이 2% 미만(취성)입니다. 긁히거나 부식된 플랜지의 경우 PTFE 개스킷이 불완전하게 흘러들어 더 강력한 기계적 밀봉을 생성합니다. 그러나 높은 유연성은 압출 저항을 감소시킬 수 있습니다. 고객의 올바른 선택을 돕기 위해 우리는 인장 및 유연성 요구 사항을 기반으로 다음과 같은 기계적 강도 권장 사항 목록을 개발했습니다.
우리 공장은 낮은 볼트 하중 적용을 위해 1.5mm에서 6mm까지 맞춤형 두께의 PTFE 개스킷을 제조했습니다. PTFE의 유연성으로 인해 플랜지 면 전체에 더 나은 응력 분산이 가능해지기 때문에 고객들은 흑연에 비해 볼트 재토킹 작업이 40% 적다고 보고합니다. 그럼에도 불구하고 기계적 강도는 시스템 특성입니다. 가장 강한 개스킷이라도 볼트의 토크가 고르지 않으면 파손될 수 있습니다. Ningbo Kaxite Sealing Materials Co., Ltd.는 요청 시 토크 계산 소프트웨어를 제공하며, 당사 공장에서는 모든 PTFE 개스킷이 품질 인증서에 인쇄된 최소 인장 강도를 충족함을 보장합니다.
분출은 내부 압력이 개스킷 재료를 플랜지 틈으로 밀어넣거나(압출) 개스킷을 조인트에서 옆으로 불어낼 때 발생합니다. 압출 저항은 개스킷의 전단 강도, 경도, 플랜지 OD와 볼트 원 사이의 간격에 따라 달라집니다. Ningbo Kaxite Sealing Materials Co., Ltd.에서는 내부 질소 압력을 1MPa에서 15MPa로 높이고 40MPa의 일정한 볼트 응력으로 PTFE 개스킷과 흑연 개스킷을 모두 테스트했습니다. 결과: 흑연 개스킷은 6MPa(0.5mm 간격)에서 압출되기 시작했고, 유리 충전 PTFE 개스킷은 최대 12MPa의 압출에 저항했습니다. 이는 유리 충전 PTFE의 쇼어 D 경도가 65-70인 데 비해 흑연의 쇼어 경도는 약 40-50(매우 부드러움)이기 때문입니다.
고압 응용 분야(클래스 600 이상)의 경우 당사 공장에서는 크리프 및 압출 저항이 향상된 탄소 충전 PTFE 개스킷을 사용할 것을 강력히 권장합니다. 자세한 성능 요소:
Ningbo Kaxite Sealing Materials Co., Ltd.에서는 금속 재킷 개스킷에 필적하는 파열 저항을 달성하면서도 볼트 부하 요구 사항이 더 낮은 고밀도 코어를 갖춘 독특한 하이브리드 PTFE 개스킷을 설계했습니다. 당사의 기계적 강도 테스트 데이터에 따르면 당사의 프리미엄 PTFE 개스킷은 비보강 흑연보다 압출 강도가 150% 더 높은 것으로 나타났습니다. LPG 또는 수소와 같이 안전이 중요한 서비스를 위해 당사 공장에서는 플랜지 톱니 모양에 확실하게 고정되어 파열 방지 기계적 인터록을 제공하는 맞춤형 스텝 컷 PTFE 개스킷을 생산합니다. 450°C 이상의 고압 공기에서 흑연의 산화는 갑작스러운 강도 손실로 이어질 수 있는 반면 PTFE는 점진적으로 저하되므로 압력-온도 효과를 평가하려면 항상 당사 기술 팀과 상의하십시오.
온도와 화학물질 노출은 시간이 지남에 따라 개스킷의 기계적 강도를 변화시킬 수 있습니다. PTFE 개스킷은 -200°C ~ +200°C(변형 PTFE의 경우 260°C)에서 일관된 기계적 특성을 유지하지만, 그 온도 이상에서는 PTFE가 부드러워져 압축 강도가 급격히 감소합니다. 흑연 개스킷은 불활성 대기에서 최대 500°C까지 작동하지만 공기 중에서 400°C 이상에서는 흑연이 산화되어 질량을 잃어 전체 기계적 고장을 초래합니다. 우리 공장에서는 두 재료 모두에 대해 180°C에서 3000시간 동안 가속 노화 테스트를 수행했습니다. PTFE 개스킷은 원래 압축 강도의 92%를 유지한 반면, 흑연은 산화 중량 손실로 인해 65%만 유지했습니다(8% 중량 감소 측정).
매체 호환성도 기계적 동작에 영향을 미칩니다. 질산과 같은 강한 산화성 산은 흑연을 공격하여 가스켓을 팽창시키고 구조적 완전성을 파괴하는 층간 삽입을 일으킬 수 있습니다. PTFE 개스킷은 용융된 알칼리 금속을 제외한 거의 모든 화학물질에서 화학적 분해를 나타내지 않습니다. 우리 공장 사례: 황산 공장에서는 개스킷이 부서지기 때문에 매달 흑연 개스킷을 교체했습니다. 25% 유리 충전 PTFE 개스킷으로 전환한 후 기계적 강도 손실 없이 서비스 수명이 18개월로 연장되었습니다. 온도-매체-기계적 강도 결정에 대해 다음과 같은 간략한 요약을 권장합니다.
궁극적으로 기계적 강도의 수명은 열적 노화와 화학적 부식을 모두 고려해야 합니다. 우리 공장의 재료 엔지니어들은 유한 요소 분석(FEA)을 사용하여 10년의 설계 수명 동안 개스킷 크리프 및 강도 저하를 예측합니다. 대부분의 유럽 및 북미 석유화학 공장에서 당사의 PTFE 개스킷은 균형 잡힌 기계적 강도를 위한 첫 번째 선택이 되었으며 흑연은 PTFE 등급이 살아남을 수 없는 극한 온도 틈새 응용 분야에 사용됩니다. Ningbo Kaxite Sealing Materials Co., Ltd.는 두 제품군의 재고를 유지하고 있으며 적층 구조를 사용하여 PTFE의 내화학성과 흑연의 내열성을 결합한 맞춤형 복합 가스켓을 공동 설계할 수 있습니다.
Ningbo Kaxite Sealing Materials Co., Ltd.의 당사 공장에서는 압축 강도, 크리프 완화, 인장 특성, 파열 저항 및 환경 영향을 평가한 후 PTFE 개스킷이 일반적으로 200°C 미만에서 작동하고 최대 10 MPa의 압력에서 작동하는 대부분의 플랜지 연결에 우수한 기계적 강도를 제공한다는 결론을 내렸습니다. 흑연 개스킷은 260°C 이상의 고온 연속 공정에서만 탁월하지만 인열 강도와 산화 한계가 낮아 취급 시 주의가 필요합니다. 높은 기계적 강도와 극도의 내화학성을 모두 요구하는 응용 분야의 경우 필러가 포함된 강화 PTFE 개스킷은 최대 서비스 온도를 제외한 모든 측정 항목에서 흑연보다 성능이 뛰어납니다. 우리는 기계적 무결성이 타협 불가능한 해양, 제약 및 원자력 보조 회로에 PTFE 개스킷을 정기적으로 공급합니다. 맞춤형 권장사항을 원하시면 엔지니어링 데이터 시트를 요청하세요.Ningbo Kaxite Sealing Materials Co., Ltd.에 직접 연락하기.
질문 1: PTFE 또는 흑연 중 어느 개스킷의 압축 강도가 더 높습니까?
답변: ASTM D695 테스트에서 유연한 흑연 개스킷은 순수 PTFE 개스킷(15~20MPa)에 비해 더 높은 압축 강도 값(35~45MPa)을 나타냅니다. 그러나 Ningbo Kaxite Sealing Materials Co., Ltd.의 공장에서는 최대 클래스 900의 플랜지 압력에 충분한 최대 32MPa의 압축 강도를 달성하는 유리 또는 탄소 필러가 포함된 강화 PTFE 가스켓을 생산합니다. 대부분의 볼트 체결부의 실제 압축 강도 한계는 가스켓 자체가 아닌 플랜지 항복 강도에 의해 정의됩니다. 흑연은 압축성이 높기 때문에 과도한 두께 손실이 발생하여 장기적인 밀봉력이 저하될 수 있습니다.
질문 2: PTFE 개스킷은 크리프 때문에 시간이 지남에 따라 기계적 강도를 잃습니까?
답변: 예, 모든 비금속 개스킷에는 약간의 크리프가 발생합니다. 당사 공장의 가속 노화 테스트에 따르면 표준 PTFE 개스킷은 40MPa 응력에서 1000시간 후에 두께가 7-9% 감소하는 것으로 나타났습니다. 그러나 당사의 프리미엄 유리 충전 PTFE 개스킷은 크리프를 흑연(3~5%)에 필적하는 4~6%로 줄입니다. 흑연은 처음에는 크리프 비율이 낮지만 탄성 회복력이 부족합니다. 즉, 압력 순환 후에 흑연 개스킷이 튀어오르지 않는 반면, Ningbo Kaxite Sealing Materials Co., Ltd.의 PTFE 개스킷은 최대 55%의 압축을 회복하여 가변 하중에서 동적 기계적 강도를 유지합니다.
질문 3: 흑연 개스킷은 PTFE 개스킷에 비해 파손 없이 더 높은 볼트 토크를 견딜 수 있습니까?
대답: 흑연 개스킷은 인장 강도가 매우 낮기 때문에(4-6MPa) 볼트 토크가 높으면 특히 얇은 개스킷에서 가장자리 균열이나 방사형 분할이 발생할 수 있습니다. PTFE 개스킷은 인장 강도가 3~4배 더 높기 때문에(14~24MPa) 기계적 고장 없이 더 높은 볼트 토크를 견딜 수 있습니다. 우리 공장에서는 흑연의 경우 최대 볼트 응력 50MPa, 유리 충전 PTFE 개스킷의 경우 90MPa를 권장합니다. 토크가 매우 중요한 응용 분야의 경우 PTFE 개스킷은 설치 시 과도한 조임에 대해 더 큰 안전 여유를 제공합니다.
질문 4: 갑작스러운 압력 서지는 흑연과 PTFE의 기계적 강도에 어떤 영향을 줍니까?
답변: 압력 서지는 급속한 전단력과 압출력을 유발합니다. 흑연의 라멜라 구조로 인해 동적 서지 발생 시 박리 및 파열이 발생하기 쉽습니다. PTFE 개스킷은 전단 계수와 유연성이 높기 때문에 압력 스파이크를 더 잘 흡수합니다. 우리 공장에서는 1초에 0-10 MPa의 주기적 서지로 두 재료를 모두 테스트했습니다. 흑연 개스킷은 250주기 후에 고장이 났지만 강화 PTFE 개스킷은 1500주기를 견뎌냈습니다. 따라서 왕복 압축기 또는 맥동 흐름 라인의 경우 PTFE 개스킷은 서지 조건에서 우수한 기계적 강도를 제공합니다.
질문 5: PTFE와 흑연의 기계적 강도를 결합한 하이브리드 개스킷이 있습니까?
답변: 예, Ningbo Kaxite Sealing Materials Co., Ltd.는 매체를 향한 PTFE 층과 방열을 위한 흑연 코어가 있는 적층 개스킷을 제조합니다. 이 디자인은 흑연의 내크리프성과 함께 PTFE의 인장 강도 및 내화학성을 시너지 효과로 사용합니다. 저희 공장에서는 흑연 인서트가 포함된 PTFE 봉투 개스킷도 생산합니다. 기계적 강도 테스트에 따르면 하이브리드 설계는 PTFE의 파열 저항을 유지하면서 300°C에서 순수 흑연 부하 유지율의 85%를 달성하는 것으로 나타났습니다. 압력-온도-듀티 사이클을 기반으로 한 맞춤형 엔지니어링 솔루션을 알아보려면 당사 공장에 문의하세요.
